Стенд служит для проверки и настройки блоков максимальной токовой защиты БКЗ-3, БКЗ-3МК, предназначенных для встройки в оболочки взрывозащищенных коммутационных аппаратов управления и защиты напряжением до 1200 В, частотой 50 и 60 Гц.
| Номинальное напряжение сети переменного тока частотой 50 Гц, В | 220 |
| Потребляемая мощность, кВА, не более | 4,0 |
| Номинальное напряжение вторичных цепей питания, В | 36/12/0…8 |
Устройство и работа
Стенд состоит из силового регулируемого источника питания и модуля устройства для проверки и настройки блоков, который снабжен зажимами для подключения измерительных приборов и магазина сопротивлений.
Источник силового тока состоит из регулируемого автотрансформатора и разделительного трансформатора, мощностью не менее 2 кВА, нагрузкой которого являются датчики тока и измерительный амперметр. Источник силового тока обеспечивает во вторичной обмотке разделительного трансформатора ток от 0 до 250 - 300 А. Выходной сигнал датчиков тока служит входным сигналом для блоков токовой защиты.
Измерительный амперметр предназначен для контроля величины тока в силовой цепи стенда. В стенд встроен миллисекундомер для измерения времени срабатывания блоков.

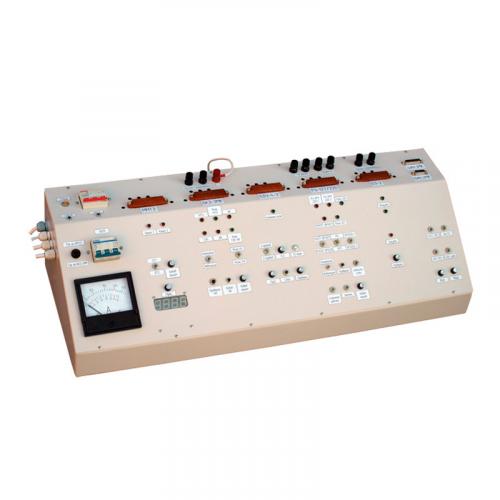

Органы управления стендом, измерительные приборы, индикаторы сигнализации, разъемы для подключения магазина сопротивлений и разъемы для подключения блока вынесены на переднюю панель стенда.
Комплект поставки
- стенд для входного контроля блоков БКЗ - 1 шт.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
