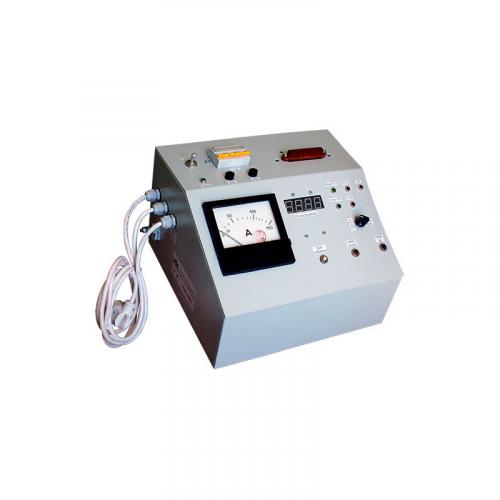

Cтенд для проверки и настройки блоков защиты БКЗ-3, БКЗ-3МК, предназначенных для встройки в оболочки взрывозащищенных коммутационных аппаратов управления и защиты.
Устройство и принцип работы
Стенд состоит из силового регулируемого источника питания и модуля устройства для проверки и настройки блоков. Источник силового тока состоит из регулируемого автотрансформатора и разделительного трансформатора, нагрузкой которого являются датчик тока и измерительный амперметр. Источник силового тока обеспечивает во вторичной обмотке разделительного трансформатора ток от 0 до 150 А. Выходной сигнал датчика тока служит входным сигналом для блоков защиты.
Измерительный амперметр предназначен для контроля величины тока в силовой цепи стенда. В стенд встроен миллисекундомер для измерения времени срабатывания блоков.
Органы управления стендом, измерительные приборы, индикаторы сигнализации и разъемы для подключения блока вынесены на переднюю панель стенда.
Комплектация
В комплект поставки входит:
а) стенд - 1 шт.
б) руководство по эксплуатации - 1 экз.
в) паспорт - 1 экз.
|
Номинальное напряжение сети переменного тока частотой 50 Гц, В |
220 |
|
Потребляемая мощность, кВА, не более |
2,0 |
|
Номинальное напряжение вторичных цепей питания, В |
15/36/0…8 |
