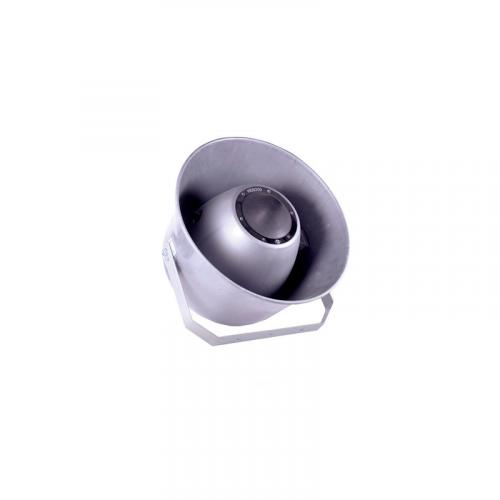

Рупорный громкоговоритель ГР 210

Громкоговоритель рупорный ГР 210 КИПЛ 3.832.091 (далее – громкоговоритель или изделие) предназначен для воспроизведения речевых сообщений и музыкальных программ, передаваемых по проводным линиям связи с помощью усилительно-трансляционных станций и трансляционных усилителей мощности.

Область применения – озвучивание больших открытых пространств и закрытых помещений с повышенным уровнем шума, таких как стадионы, дворцы спорта, торговые рынки, вокзалы и т.п.

Условия эксплуатации

Изделия предназначены для эксплуатации на открытом воздухе в условиях воздействия атмосферных осадков и солнечной радиации и рассчитаны на непрерывную круглосуточную работу в следующих условиях эксплуатации:

• температура окружающего воздуха, °С от минус 40 до 50;
• относительная влажность воздуха при температуре 25 ºС 93;
• атмосферное давление, кПа (мм рт. ст.)  от 84 до 106,7 (от 650 до 800).

Устройство и подключение

Изделие представляет собой двухполосную акустическую систему. Согласование с трансляционной линией осуществляется при помощи линейного трансформатора. В изделии предусмотрена возможность регулирования электрической мощности, подаваемой на динамические головки, путем коммутации вторичных обмоток трансформатора.

Встроенный кроссовер служит для разделения полосы частот, подаваемых соответственно на высоко- и низкочастотную динамические головки. Подключение к трансляционной линии производится при помощи 3-проводного кабеля, выходящего из тыльной части громкоговорителей.

Для подключения громкоговорителей к трансляционной линии необходимо:

• присоединить голубой провод входного кабеля громкоговорителя к проводу трансляционной линии, который подключен к зажиму усилительно-трансляционного устройства, обозначенному «0» или «СОМ»;
• присоединить коричневый провод входного кабеля громкоговорителя ко второму проводу трансляционной линии.

Транспортирование и хранение

Транспортирование изделия в упаковке предприятия-изготовителя осуществляется в закрытом транспорте (железнодорожных вагонах, контейнерах, закрытых автомашинах, трюмах, герметизированных отсеках самолётов и т.д.) при условии соблюдения правил перевозки грузов, действующих на каждом виде транспорта.

Транспортирование должно производиться с учётом ограничительных знаков «Верх», «Хрупкое Осторожно», «Беречь от влаги».

Гарантия

Предприятие-изготовитель гарантирует соответствие изделий требованиям действующей технической документации при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, наладки и эксплуатации. Гарантийный срок эксплуатации изделия – 18 месяцев со дня ввода в эксплуатацию при условии предварительного хранения не более 6 месяцев со дня изготовления. Гарантийный срок хранения 12 месяцев с момента изготовления.
