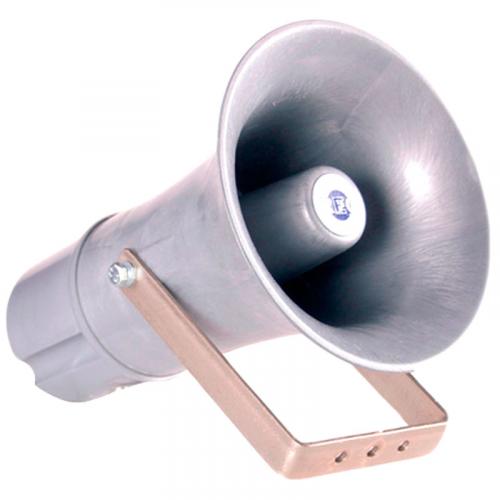

Рупорный громкоговоритель ГР 20/30

Рупорные громкоговорители ГР 10/20 и ГР 20/30 (далее – громкоговорители или изделия) предназначены для воспроизведения речевых сообщений и музыкальных программ, передаваемых по проводным линиям связи с помощью усилительно-трансляционных станций и трансляционных усилителей мощности.

Область применения – озвучивание открытых пространств и закрытых помещений с повышенным уровнем шума.

Условия эксплуатации

Изделия предназначены для эксплуатации на открытом воздухе в условиях воздействия атмосферных осадков и солнечной радиации и рассчитаны на непрерывную круглосуточную работу в следующих условиях эксплуатации:

• температура окружающего воздуха, С от минус 60 до 40;
• относительная влажность воздуха при температуре 25 ºС - 93;
• атмосферное давление, кПа (мм рт. ст.) от 84 до 106,7 (от 650 до 800).

Устройство и подключение

Трансформатор ТV1 предназначен для согласования излучающей головки ВА1 громкоговорителя с трансляционной линией номинальным напряжением 120 или 30 В. Входы 120 В и 30 В согласующего трансформатора подключаются к линии проводного вещания через конденсаторы С1 и С2. Емкость конденсаторов совместно с индуктивностью первичной обмотки трансформатора образуют фильтр нижних частот с частотой среза около 200 Гц, препятствующий насыщению сердечника токами низкой частоты и, как следствие, предотвращающий выход трансформатора из строя.

Клеммы ХР1 и ХР2 предназначены для изменения электрической мощности изделия. При подключении излучающей головки к клемме ХР1 номинальная электрическая мощность составляет 10 Вт для громкоговорителя ГР 10/20 и 20 Вт для громкоговорителя ГР 20/30, при подключении к клемме ХР2 номинальная электрическая мощность составит соответственно 20 и 30 Вт.

При поставке, если не оговорено особо потребителем, громкоговорители ГР 10/20 поставляются с номинальной электрической мощностью 10 Вт, а громкоговорители ГР 20/30 – 30 Вт.

Транспортирование и хранение

Транспортирование изделий в упаковке предприятия-изготовителя осуществляется в закрытом транспорте (железнодорожных вагонах, контейнерах, закрытых автомашинах, трюмах, герметизированных отсеках самолётов и т.д.) при условии соблюдения правил перевозки грузов, действующих на каждом виде транспорта. Транспортирование должно производиться с учётом ограничительных знаков «Верх», «Хрупкое Осторожно», «Беречь от влаги».

Условия транспортирования изделий в части воздействия климатических факторов – группа 3 (Ж3) по ГОСТ 15150-69. Условия транспортирования изделий в части воздействия климатических факторов – группа 3 (Ж3) по ГОСТ 15150-69. Условия хранения изделий в упаковке предприятия-изготовителя – группа 2 (С) по ГОСТ 15150-69. Хранить изделия в упаковке предприятия-изготовителя в положении, определяемом знаком «Верх», при отсутствии в воздухе паров кислот, щелочей и других агрессивных веществ.

Гарантия

Гарантийный срок эксплуатации изделий – 18 месяцев со дня ввода в эксплуатацию при условии предварительного хранения не более 6 месяцев со дня изготовления. Гарантийный срок хранения 12 месяцев с момента изготовления. Действие гарантийных обязательств прекращается в случае нарушения потребителем условий и правил хранения, транспортирования, монтажа и эксплуатации изделий, установленных настоящим документом. Гарантия не распространяется на изделия, имеющие механические повреждения и следы самостоятельного ремонта.

При предъявлении рекламаций в период гарантийного срока эксплуатации предприятие-изготовитель гарантирует бесплатный ремонт изделия или поставку деталей, вышедших из строя не по вине потребителя.
