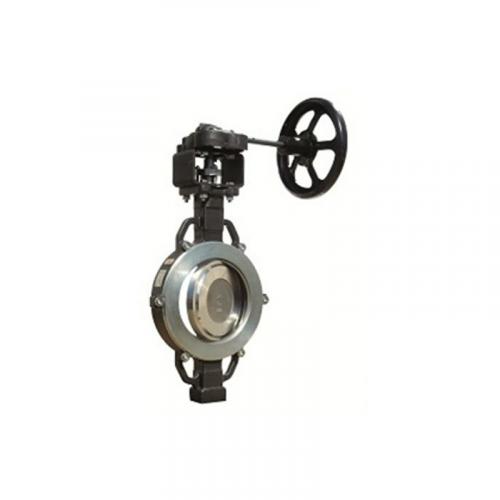

Name: Затворы поворотные с тройным эксцентриком серия 3Е ABO valve
Brand: Етна-Трейд
SKU: Затворы поворотные с тройным эксцентриком серия 3Е ABO valve
Availability: InStock

Артикул: Затворы поворотные с тройным эксцентриком серия 3Е ABO valve
Категория: Запорная арматура
Производитель: Етна-Трейд

Цена: По запросу

в том числе 20% НДС

На складе в Москве

Написать в WhatsApp

info@pneumoplus.com (для заявок)

Доставка

при оплате сегодня (13.10.26):

Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
Регионы РФ:
- - от 2 дней
* со склада транспортной компании
** обсуждается с менеджером

Оплата

- безналичный расчет

Затворы поворотные с тройным эксцентриком серия 3Е ABO valve спроектированы специально для работы в критических условиях, с минимальным техническим обслуживанием и повышенной надежностью.

Области применения:

заправка топливом в аэропортах;
транспортировка углеводородов;
химическая промышленность;
нефтеперерабатывающие заводы;
ядерная энергетика;
подача пара.

Основные особенности

Тройной эксцентриситет обеспечивает отсутствие трения в месте контакта диска и седла, что увеличивает долговечность затвора.
В отсутствии трения между диском и седлом, необходимый крутящий момент для управления задвижкой очень мал, в сравнении с другими типами задвижек.
Рабочий угол в 90° упрощает автоматизацию управления затвором.
Низкий вес затвора, в сравнении с остальными типами задвижек, уменьшает затраты на монтаж и обеспечивает удобство обслуживания.
Профилированный диск и разделенная ось снижают потери давления и повышают коэффициент пропускной способности, что обеспечивает лучшие возможности для регулирования затвора.
Конструкция затвора и выбор применяемых материалов расширяют рабочий диапазон температур (от -196°С до +700°С).
Верхний фланец, выполненный по ISO 5211, обеспечивает присоединение любого вида привода.

Размеры затворов 3Е ABO valve

DN		80	100	150	200	250	300	350	400	450	500	600	700
A		200	225	295	325	360	400	445	530	560	650	720	860
B		120	143	174	210	247	286	322	356	388	428	497	558
Ød		16	20	25	35	40	45	50	60	65	75	85	100
шпонка		5530	6640	8750	10860	12865	14970	161075	181180	181190	2012105	2414105	2816140
H		33	43	53	65	70	75	80	85	95	110	125	150
E		140	140	200	200	200	200	200	250	300	300	300	350
C		60	70	115	135	135	160	160	160	270	270	270	320
N		4	4	4	4	4	4	4	4	8	8	8	8
ØL		6,5	9	13	18	18	20	20	20	18	18	18	22
ØK		50	70	125	140	140	165	165	165	254	254	254	298
ISO фланец		F05	F07	F12	F14	F14	F16	F16	F16	F25	F25	F25	F25
F a F	W. серия 16	64	64	76	89	114	114	127	140	152	152	178	229
	L. серия 16	64	64	76	89	114	114	127	140	152	152	178	229
	DB. серия 13	114	127	140	152	165	178	190	216	222	229	267	292
	DB. серия 14	180	190	210	230	250	270	290	310	330	350	390	430
ØD	W.ASA 150	127	162	218	270	324	381	413	470	533	584	692	795
	W.ASA 300	127	162	218	270	324	381	413	470	533	584	692	-
	L.ASA 150	190	229	279	341	405	483	533	597	640	698	813	-
	L.ASA 300	210	254	318	381	444	521	584	648	711	775	914	-
	DB. серия 13	210	254	318	381	444	521	584	648	711	775	914	-
	DB. серия 14	210	254	318	381	444	521	584	648	711	775	914	-

* Все размеры указаны в мм.

Технические характеристики
Серия	Материал корпуса	Номинальное давление	Номинальный диаметр	Исполнение	Максимальная температура
3Е	углеродистая сталь / нержавеющая сталь	1,0 МПа	DN 80-1200 (большие размеры под заказ)	Сквозные отверстия	125°C
3Е	углеродистая сталь / нержавеющая сталь	1,0 МПа	DN 80-1200 (большие размеры под заказ)	Резьбовые отверстия	125°C
3Е	углеродистая сталь / нержавеющая сталь	1,0 МПа	DN 80-1200 (большие размеры под заказ)	Фланцевое исполнение	125°C
3Е	углеродистая сталь / нержавеющая сталь	1,0 МПа	DN 80-1200 (большие размеры под заказ)	Приварное исполнение	125°C
