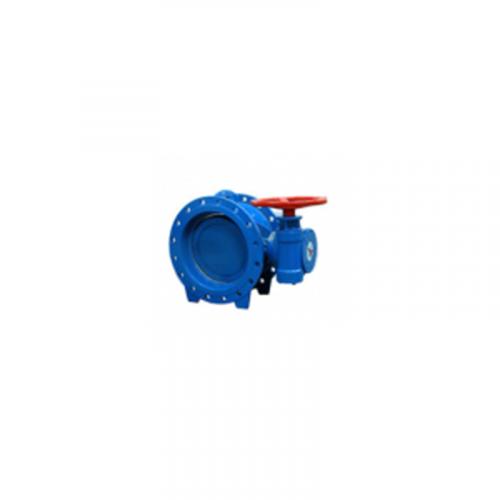

Name: Затворы поворотные с двойным эксцентриком арт. D141, арт. D142 T.I.S.
Brand: Етна-Трейд
SKU: Затворы поворотные с двойным эксцентриком арт. D141, арт. D142 T
Availability: InStock

Артикул: Затворы поворотные с двойным эксцентриком арт. D141, арт. D142 T
Категория: Запорная арматура
Производитель: Етна-Трейд

Цена: По запросу

в том числе 20% НДС

На складе в Москве

Написать в WhatsApp

info@pneumoplus.com (для заявок)

Доставка

при оплате сегодня (13.10.26):

Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
Регионы РФ:
- - от 2 дней
* со склада транспортной компании
** обсуждается с менеджером

Оплата

- безналичный расчет

Затворы поворотные с двойным эксцентриком арт. D141, арт. D142 T.I.S. предназначены для работы с холодной и горячей водой, неагрессивными жидкостями.

Область применения

Применяются в системах очистных сооружений, насосных станций, резервуаров, опреснительных установок.

Затворы поворотные с двойным эксцентриком чугунные фланцевые арт. D141, D142 T.I.S. – конструкция и размеры

Затворы поворотные с двойным эксцентриком чугунные фланцевые арт. D141, D142 T.I.S. – конструкция и размеры

Конструкция затворов
	Артикул	D141, D142
1	корпус	высокопрочный чугун GJS 400
2	диск	высокопрочный чугун GJS 400
3	стопорное кольцо	сталь ST37
4	уплотнительное кольцо	EPDM нержавеющая сталь A2 нержавеющая сталь AISI 420
5	винт
6	вал (ведомый шток)
7	вал (свободный шток)	нержавеющая сталь AISI 420
8 9	ключ болт	сталь нержавеющая сталь A2
10 11	втулка подшипника втулка подшипника	латунь латунь
12	уплотнение втулки	DELRIN
13	кольцо	NBR
14	крышка (ведомый шток)	высокопрочный чугун GJS 400
15	крышка (свободный шток)	высокопрочный чугун GJS 400
16	болт	нержавеющая сталь A2
17	редуктор	в зависимости от исполнения
Максимальная температура		80°С

Размеры затворов
PN 1,6 PN 2,5	DN	L	L1	L2	e1	e2	e3	e4	e5	Ød2	h1	h2	h3	Вес, кг
	100	190	-	105	320	110	197	71	134	245	110	136	212	35
	125	200	-	127	331	125	208	71	134	245	-	136	212	38
	150	210	-	152	352	143	229	71	134	245	143	136	212	43
	200	230	-	199	377	170	255	71	134	245	170	136	212	55
	250	250	255	251	443	208	320	95	158	245	213	163	239	100
	300	270	340	281	494	239	372	95	158	245	240	163	239	125
	350	290	340	336	596	281	411	110	175	370	270	184	271	172
	400	310	375	385	593	297	408	110	198	370	300	285	372	200
	450	330	375	434	629	331	444	110	198	370	330	285	372	235
	500	350	420	474	677	356	492	156	245	370	368	334	420	330
	600	390	540	576	743	429	558	156	245	370	430	334	420	490
	700	430	600	671	785	470	600	190	313	370	465	397	484	632
	800	470	670	766	840	518	655	190	313	370	523	397	484	820
	900	510	730	861	898	576	713	242	365	370	573	432	519	1020
	1000	550	750	951	965	641	781	242	365	370	638	432	519	1318
	1100	590	750	1053	1022	695	837	242	365	370	688	432	519	1540
	1200	630	970	1147	1181	758	938	290	515	485	753	538	625	2470
	1300	670	985	1248	1300	820	1058	290	515	485	803	538	625	2825
	1400	710	1160	1345	1283	860	1041	290	515	485	853	538	625	3510
	1500	750	1150	1435	1360	928	1117	431	656	485	920	681	768	4000
	1600	790	1250	1537	1508	1068	1265	431	656	485	975	681	768	5150
	1800	870	1220	1722	1610	1215	1368	431	656	485	1075	681	768	6300
	2000	950	1300	1901	1729	1345	1486	431	656	485	1183	681	768	8500
	2200	1030	1500	2085	1975	1455	1672	519	744	605	1288	898	998	11220
	2400	1110	1600	2308	2095	1588	1792	519	744	605	1390	898	998	14700
	2500	1150	1600	2396	2189	1608	1886	519	744	605	1440	898	998	16000

Технические характеристики
Артикул	Материал корпуса	Номинальное давление	Номинальный диаметр	Максимальная температура
D141	высокопрочный чугун	1,6 МПа	DN100-2500	80°C
D142	высокопрочный чугун	2,5 МПа	DN100-2500	80°C
