- Артикул: Задвижки шиберные серия 200 ABO valve
- Категория: Запорная арматура
- Производитель: Етна-Трейд
-
Цена: По запросу
в том числе 20% НДС
На складе в Москве
info@pneumoplus.com (для заявок)
при оплате сегодня (16.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет

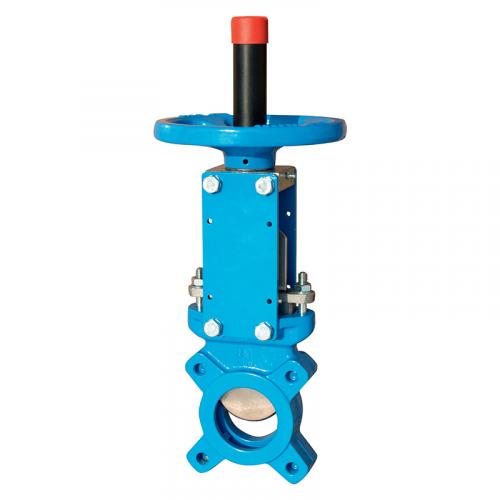

Задвижки шиберные серия 200 ABO valve предназначены для пропускания потока жидкости (техническая, пластовая, сточная вода и т.д.), содержащей абразивные частицы, в одном направлении (либо в двух направлениях в зависимости от типа уплотнения).
Область применения
Применяются в химической промышленности, шахтном производстве, системах водоочистки и в установках для целлюлозно-бумажной продукции.
Основные особенности:
- цельнолитый корпус;
- класс герметичности «А» согласно EN 1266-1;
- присоединение между фланцами согласно EN 1092-1,2;
- конструкция обеспечивает высокую скорость потока при низкой потере давления;
- доступны различные материалы седла и прокладок;
- возможны различные варианты управления;
- имеют нож закругленной формы, что увеличивает срок эксплуатации уплотнения;
- эпоксидное покрытие RAL 5015-80μm.
Конструкция и размеры задвижки серии 200 ABO valve
| Наименование | Материал 1 | Материал 2 | |
| 1 | Корпус | Серый чугун 0.6025 (GG25) | Нерж. сталь 1.4408 (CF8M) |
| 2 | Уплотнение | Алюминий 3.2581 | Нерж. сталь 1.4408 (CF8M) |
| 3 | Нож | Нерж. сталь 1.4306 (AISI 304L) | Нерж. сталь 1.4404 (AISI316L) |
| 4 | Опорная пластина | Углеродистая сталь 1.0036 (AISI 1052) | Углеродистая сталь 1.0036 (AISI 1052) |
| 5 | Масленка | Конструкционная сталь 0.0553 +Zn | Конструкционная сталь 0.0553 + Zn |
| 6 | Шайба | Нерж. сталь 1.4306 (AISI 304) | Нерж. сталь 1.4306 (AISI 304) |
| 7 | Болт | Нерж. сталь 1.4306 (AISI 304) | Нерж. сталь 1.4306 (AISI 304) |
| 8 | Шпилька | Нерж. сталь 1.4306 (AISI 304) | Нерж. сталь 1.4306 (AISI 304) |
| 9 | Гайка | Нерж. сталь1.4306 (AISI 304) | Нерж. сталь 1.4306 (AISI 304) |
| 10 | Вал | Нерж. сталь 1.4305 (AISI 303) | Нерж. сталь 1.4305 (AISI 303) |
| 11 | Верхняя опора | Углеродистая сталь 1.0036 (AISI 1052) | Углеродистая сталь 1.0036 (AISI 1052) |
| 12 | Гайка вала | Латунь 2.0402 | Латунь 2.0402 |
| 13 | Шайба | Латунь 2.0402 | Латунь 2.0402 |
| 14 | Регулировочный винт | Нерж. сталь 1.4306 (AISI 304) | Нерж. сталь 1.4306 (AISI 304) |
| 15 | Маховик | Серый чугун 0.6025 (GG25) | Серый чугун 0.6025 (GG25) |
| 16 | Кожух | Углеродистая сталь 1.0036 (AISI 1052) | Углеродистая сталь 1.0036 (AISI 1052) |
| 17 | Крышка | Пластик | Пластик |
| 18 | Уплотнительный элемент | Нерж. сталь 1.4404 (AISI 316L) | Нерж. сталь 1.4404 (AISI 316L) |
| 19 | Уплотнение | EPDM | EPDM |
| 20 | Дефлектор 15° | Нерж. сталь 1.4404 (AISI 316) | Нерж. сталь 1.4404 (AISI 316) |
| 21 | Усилительный элемент 8° | Нерж. сталь 1.4404 (AISI 316) | Нерж. сталь 1.4404 (AISI 316) |
| 22 | Гайка | Нерж. сталь 1.4306 (AISI 304) | Нерж. сталь 1.4306 (AISI 304) |
| 23 | Шайба | Нерж. сталь 1.4306 (AISI 304) | Нерж. сталь 1.4306 (AISI 304) |
| 24 | Шпилька | Нерж. сталь 1.4306 (AISI 304) | Нерж. сталь 1.4306 (AISI 304) |
| 25 | Уплотнительное кольцо | EPDM | EPDM |
| 26 | Уплотнение | SYNT + PTFE | SYNT + PTFE |
| DN | A | B | C | D | E | Ø V | Ø K | P | ABO 200 Ручной маховик | |||
| мм | DN," | PN 10 | ANSI Class 150 | количество отверстий | PN 10 | |||||||
| 50 | 2 | 40 | 90 | 60 | 284 | 425 | 200 | 125 | 120,6 | 4 | M16 | 7,5 |
| 65 | 2 1/2 | 40 | 90 | 68 | 304 | 450 | 200 | 145 | 139,7 | 4 | M16 | 8,5 |
| 80 | 3 | 50 | 90 | 90 | 334 | 480 | 200 | 160 | 152,4 | 8 | M16 | 10 |
| 100 | 4 | 50 | 90 | 105 | 374 | 520 | 200 | 180 | 190,5 | 8 | M16 | 11,5 |
| 125 | 5 | 50 | 100 | 118 | 413 | 600 | 250 | 210 | 215,9 | 8 | M16 | 15 |
| 150 | 6 | 60 | 100 | 135 | 465 | 650 | 250 | 240 | 241,3 | 8 | M20 | 19 |
| 200 | 8 | 60 | 120 | 170 | 582 | 820 | 300 | 295 | 298,4 | 8 | M20 | 31,5 |
| 250 | 10 | 70 | 120 | 202 | 682 | 1020 | 300 | 350 | 361,9 | 12 | M20 | 44 |
| 300 | 12 | 70 | 120 | 240 | 782 | 1120 | 300 | 400 | 431,8 | 12 | M20 | 57 |
| 350 | 14 | 96 | 192 | 255 | 898 | 1380 | 400 | 460 | 476,2 | 16 | M20 | 107 |
| 400 | 16 | 100 | 192 | 295 | 1003 | 1490 | 400 | 515 | 539,7 | 16 | M24 | 132 |
| 450 | 18 | 106 | 192 | 318 | 1093 | 1580 | 500 | 565 | 577,8 | 20 | M24 | 160 |
| 500 | 20 | 110 | 192 | 345 | 1207 | 1690 | 500 | 620 | 635 | 20 | M24 | 180 |
| 600 | 24 | 110 | 290 | 405 | 1410 | 2030 | 500 | 725 | 749,3 | 20 | M27 | 292 |
| Серия | Материал корпуса | Максимальное давление | Номинальный диаметр | Максимальная температура |
|---|---|---|---|---|
| ABO 200 | серый чугун/ нержавеющая сталь* | 1,0 МПа | DN 50-250 | 125°C |
| ABO 200 | серый чугун/ нержавеющая сталь* | 0,6 МПа | DN 300-400 | 125°C |
| ABO 200 | серый чугун/ нержавеющая сталь* | 0,4 МПа | DN 450-600 | 125°C |
| ABO 200 | серый чугун/ нержавеющая сталь* | 0,2 МПа | DN 700-1200 | 125°C |
| Примечание | ||||
| * Задвижки из нержавеющей стали с уплотнением металл-металл Tmax 200ºС. |
