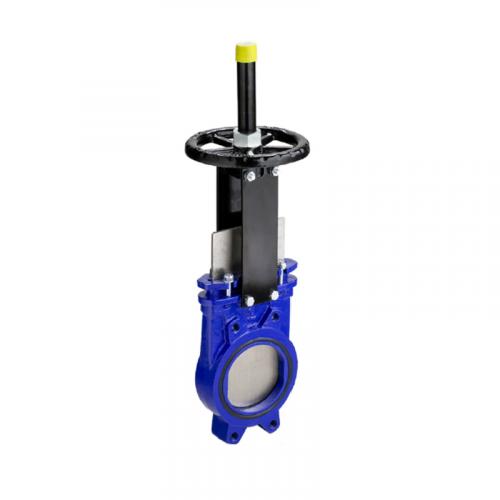

- Артикул: Задвижка шиберная двухсторонняя арт. 120 ZETKAMA
- Категория: Запорная арматура
- Производитель: Етна-Трейд
-
Цена: По запросу
в том числе 20% НДС
На складе в Москве
info@pneumoplus.com (для заявок)
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет
Задвижка шиберная двухсторонняя арт. 120 ZETKAMA предназначена для работы с промышленными установками передачи жидкостей, содержащих 5% твердых веществ, в установках для передачи сухого материала, в канализационных системах, содержащих до 35% примеси отходов, в установках для целлюлозно-бумажной продукции.
Основные особенности:
- корпус отливается вместе с усиленными направляющими задвижки и клиньями седла;
- конструкция обеспечивает высокую скорость потока при низкой потере давления;
- доступны различные материалы седла и прокладок;
- возможны различные варианты управления;
- не имеют мертвых зон.
Размеры задвижки арт. 120 ZETKAMA
| DN | A | B | C | D | F | G | Østem | ØV | Арт. 120А | |
| вращательный момент | Вес | |||||||||
| мм | Nm | кг | ||||||||
| 50 | 40 | 91 | 61 | 241 | 410 | 280 | 20×4 | 225 | 1,86 | 7 |
| 65 | 40 | 91 | 68 | 268 | 437 | 308 | 20×4 | 225 | 3,14 | 8 |
| 80 | 50 | 91 | 91 | 294 | 463 | 333 | 20×4 | 225 | 4,76 | 9 |
| 100 | 50 | 91 | 104 | 334 | 503 | 373 | 20×4 | 225 | 7,43 | 11 |
| 125 | 50 | 101 | 118 | 367 | 586 | 407 | 20×4 | 225 | 11,6 | 13 |
| 150 | 60 | 101 | 130 | 419 | 638 | 458 | 20×4 | 225 | 11,7 | 17 |
| 200 | 60 | 118 | 159 | 525 | 816 | 578 | 25×5 | 325 | 26,1 | 28 |
| 250 | 70 | 118 | 196 | 626 | 1017 | 679 | 25×5 | 325 | 29,2 | 40 |
| 300 | 70 | 118 | 230 | 726 | 1117 | 779 | 25×5 | 325 | 42,1 | 56 |
| 350 | 96 | 290 | 254 | 797 | 1337 | 906 | 35×6 | 450 | 62,3 | 94 |
| 400 | 100 | 290 | 287 | 903 | 1443 | 1012 | 35×6 | 450 | 81,6 | 116 |
| 450 | 106 | 290 | 304 | 989 | 1629 | 1098 | 35×6 | 450 | 77,7 | 162 |
| 500 | 110 | 290 | 340 | 1101 | 1741 | 1210 | 35×6 | 450 | 96,5 | 191 |
| 600 | 110 | 290 | 398 | 1307 | 2047 | 1416 | 35×6 | 450 | 139,9 | 264 |
| 700 | 110 | 320 | 453 | 1506 | 2246 | 1656 | 50×8 | 620 | 180,1 | 441 |
| 800 | 110 | 320 | 503 | 1720 | 2560 | 1870 | 50×8 | 620 | 237,8 | 568 |
| 900 | 110 | 320 | 583 | 1953 | 2893 | 2108 | 50×8 | 620 | 300,9 | 736 |
| 1000 | 110 | 320 | 613 | 2137 | 3177 | 2287 | 50×8 | 800 | 374,9 | 921 |
| 1200 | 150 | 340 | 728 | 2616 | 3856 | 2766 | 60×9 | 800 | 642,5 | 1350 |
| Артикул | Материал корпуса | Номинальное давление | Номинальный диаметр | Максимальная температура |
|---|---|---|---|---|
| 120A | серый чугун | 1,0 МПа | DN 50-150 | 90°C |
| 120A | серый чугун | 0,7 МПа | DN 200-300 | 90°C |
| 120A | серый чугун | 0,4 МПа | DN 350-600 | 90°C |
| 120A | серый чугун | 0,2 МПа | DN 700-1200 (изготавливаются под заказ) | 90°C |
