- Артикул: Задвижка чугунная фланцевая с обрезиненным клином с электроприво
- Категория: Запорная арматура
- Производитель: Етна-Трейд
-
Цена: По запросу
в том числе 20% НДС
На складе в Москве
info@pneumoplus.com (для заявок)
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет

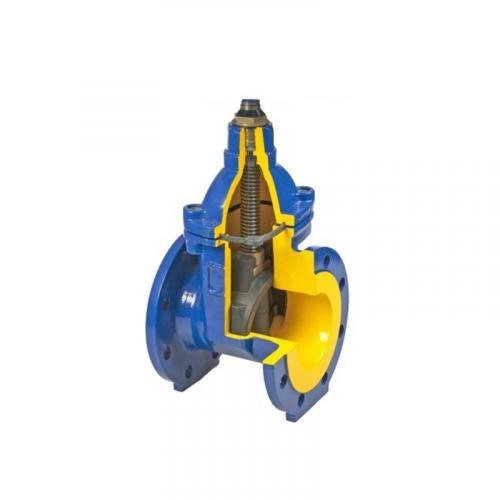

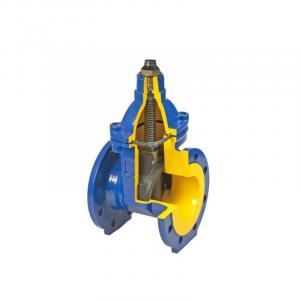

Задвижка чугунная фланцевая с обрезиненным клином с электроприводом ГЗ арт. 111D ZETKAMA предназначена для закрытия и открытия потока чистой или промышленной холодной воды. Все задвижки могут быть установлены в горизонтальном и вертикальном положении.
Конструкция задвижка с электроприводом ГЗ арт. 111D ZETKAMA
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 1 | опорная плита.отверстия согласно ISO 5210 | F10 | F14 | ||||||||
| 2 | муфта согласно ISO 5210 | 42 | 60 | ||||||||
| 3 | шпонка | 12x8x32 | 12x8x32 | 18x11x50 | |||||||
| 4 | болт шестигранный EN ISO 4762 | 2szt. M12x16 8.8 | 4szt. M10x16 8.8 | 4szt. M16x18 8.8 | |||||||
| 5 | болт EN ISO 4017 | M8x35 | M10x35 | M12x50 | |||||||
| 6 | прокладка ISO 7094 | M8 | M10 | M12 | |||||||
| 7 | момент закрытия | 12 | 25 | 30 | 50 | 55 | 60 | 80 | 110 | 150 | 200 |
| 8 | уплотнительное кольцо | 13 | 19 | 19 | 26 | 25 | 32 | 33 | 44 | 55 | 52 |
Размеры задвижки арт. 111D ZETKAMA
| DN | верхний фланец | ØE | ØE1 | ØE2 | h | n-Ød2 | Ød1 | L3 | L1 | T | L2 |
| мм | |||||||||||
| 350 | F14 | 175 | 140 | 100 | 4,5 | 4-Ø18 | 34 | 60 | 5 | 12 | 50 |
| 400 | F14 | 175 | 140 | 100 | 4,5 | 4-Ø18 | 34 | 60 | 5 | 12 | 50 |
| 450 | F14 | 175 | 140 | 100 | 4,5 | 4-Ø18 | 40 | 80 | 5 | 12 | 63 |
| 500 | F14 | 210 | 165 | 130 | 5,5 | 4-Ø22 | 40 | 80 | 5 | 12 | 63 |
| 600 | F14 | 210 | 165 | 130 | 5,5 | 4-Ø22 | 40 | 80 | 5 | 12 | 63 |
| 700 | F14 | 210 | 165 | 130 | 5,5 | 4-Ø22 | 40 | 80 | 5 | 12 | 63 |
| 800 | F14 | 300 | 254 | 200 | 5,5 | 4-Ø18 | 50 | 100 | 10 | 14 | 70 |
| Артикул | Материал корпуса | Номинальное давление | Номинальный диаметр | Максимальная температура |
|---|---|---|---|---|
| 111D | ковкий чугун | 1,0-1,6 МПа | DN 40-600 (DN 650-800 по запросу) | 70°C (до 110°С) |
