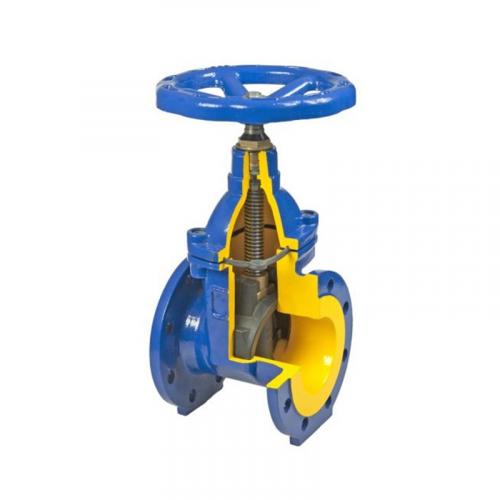

Задвижка чугунная фланцевая с обрезиненным клином арт. 111D ZETKAMA предназначена для закрытия и открытия потока чистой или промышленной холодной воды. Все задвижки могут быть установлены в горизонтальном и вертикальном положении.
Основные особенности:
- класс герметичности «А» согласно EN – 12266-1;
- покрашены эпоксидной краской RAL 5002;
- имеют толщину покрытия 300 μm;
- в стандартном исполнении приспособленный под установку электропривода.
Рис. 1 – Размеры задвижки арт. 111D ZETKAMA
| DN | H | L | D | D1 | D2 | b | n | W | C | Вес |
| мм | кг | |||||||||
| 40 | 235 | 140 | 150 | 110 | 84 | 19 | 4 | 19 | 160 | 8,0 |
| 50 | 240 | 150 | 165 | 125 | 99 | 19 | 4 | 19 | 160 | 9,0 |
| 65 | 250 | 170 | 185 | 145 | 118 | 19 | 4 | 19 | 160 | 11,8 |
| 80 | 312 | 180 | 200 | 160 | 132 | 19 | 8 | 19 | 200 | 14,2 |
| 100 | 335 | 190 | 220 | 180 | 156 | 19 | 8 | 19 | 250 | 18,6 |
| 125 | 385 | 200 | 250 | 210 | 184 | 19 | 8 | 19 | 250 | 26,6 |
| 150 | 438 | 210 | 285 | 240 | 211 | 19 | 8 | 23 | 320 | 36,2 |
| 200 | 543 | 230 | 340 | 295 | 266 | 20 | 12 | 23 | 320 | 58,4 |
| 250 | 645 | 250 | 405 | 355 | 319 | 22 | 12 | 28 | 320 | 85,4 |
| 300 | 728 | 270 | 460 | 410 | 370 | 24,5 | 12 | 28 | 360 | 132,0 |
Рис. 2 – Размеры чугунной фланцевой задвижки арт. 111D ZETKAMA
| DN | H | L | D | D1 | D2 | b | n | W | C | Вес |
| мм | кг | |||||||||
| 350 | 812 | 290 | 520 | 470 | 429 | 26,5 | 16 | 28 | 600 | 182,6 |
| 400 | 923 | 310 | 580 | 525 | 480 | 28,0 | 16 | 31 | 600 | 262,4 |
| 450 | 974 | 330 | 640 | 585 | 548 | 30,0 | 20 | 31 | 600 | 320,0 |
| 500 | 1073 | 350 | 715 | 650 | 609 | 31,5 | 20 | 34 | 730 | 400,0 |
| 600 | 1254 | 390 | 840 | 770 | 720 | 36,0 | 20 | 37 | 730 | 630,0 |
| Артикул | Материал корпуса | Номинальное давление | Номинальный диаметр | Максимальная температура |
|---|---|---|---|---|
| 111D | ковкий чугун | 1,0-1,6 МПа | DN 40-600* | 70°C (до 110°С) |
