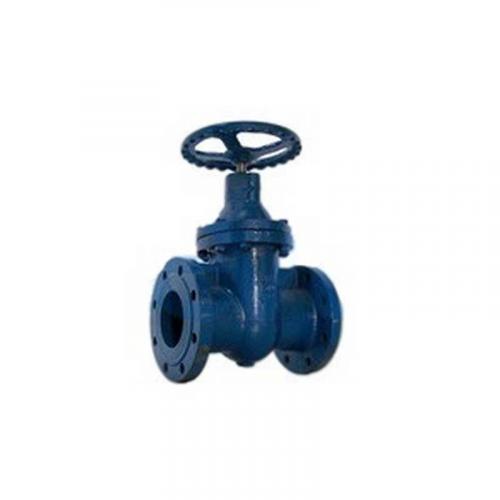

Задвижка чугунная фланцевая арт. 004 T.I.S с металлическим клином предназначена для работы с холодной и горячей водой, неагрессивными жидкостями.
Область применения
Применяется в системах водоснабжения и водоотвода.
Основные особенности:
- Класс герметичности «А»;
- Наружное и внутреннее покрытие: эпоксидная смола с антикоррозионными свойствами, минимальная толщина покрытия 250 μm. Данное покрытие разрешено к применению на арматуре в трубопроводах с питьевой водой;
- монтажной длиной в соответствии DIN 3202 F4, EN 558-1 Serie14;
- Фланцевым соединением в соответствии c DIN2501, EN 1092-2.
Конструкция и размеры чугунной задвижки арт. 004 T.I.S
| Артикул | A004 (DN 700-1200) | |
| 1 | Корпус | высокопрочный чугун GJS 500 |
| 2 | Клин | высокопрочный чугун GJS 500 |
| 3 | Уплотнительное кольцо | бронза |
| 4 | Уплотнительное кольцо | бронза |
| 5 | Гайка штока | бронза |
| 6 | Шток | нержавеющая сталь AISI 420 |
| 7 | Болт и гайка | сталь 8.8 |
| 8 | Прокладка | EPDM |
| 9 | Защитный кожух | высокопрочный чугун GJS 500 |
| 10 | Крышка | высокопрочный чугун GJS 500 |
| 11 | Втулка | высокопрочный чугун GJS 500 |
| 12 | Уплотнительное кольцо | NBR |
| 13 | Кольцо шпинделя | высокопрочный чугун GJS 500 |
| 14 | Втулка | бронза |
| 15 | Уплотнительное кольцо | EPDM |
| 16 | Штурвал | высокопрочный чугун GJS 500 |
| Максимальная температура | 100°C |
| DN | PN | G | K | D | L | H | M | n-od | b | Вес |
| мм | МПа | мм | кг | |||||||
| 700 | 1,0 | 794 | 840 | 895 | 900 | 1640 | 720 | 24-31 | 32,5 | 1950 |
| 1,6 | 794 | 840 | 910 | 900 | 1696 | 720 | 24-37 | 39,5 | 1950 | |
| 800 | 1,0 | 900 | 950 | 1015 | 1000 | 1790 | 720 | 24-34 | 35 | 2590 |
| 1,6 | 900 | 950 | 1025 | 1000 | 1851 | 720 | 24-41 | 43 | 2590 | |
| 900 | 1,0 | 1000 | 1050 | 1115 | 1100 | 2210 | 720 | 28-34 | 37,5 | 3410 |
| 1,6 | 1000 | 1050 | 1125 | 1100 | 2292 | 720 | 24-41 | 46,5 | 3410 | |
| 1000 | 1,0 | 1116 | 1160 | 1230 | 1200 | 2315 | 900 | 28-37 | 40 | 4800 |
| 1,6 | 1116 | 1170 | 1255 | 1200 | 2398 | 900 | 28-44 | 50 | 4800 | |
| 1200 | 1,0 | 1328 | 1380 | 1455 | 1400 | 2806 | 900 | 32-41 | 45 | 5580 |
| 1,6 | 1328 | 1390 | 1485 | 1400 | 2897 | 900 | 32-50 | 57 | 5580 | |
| Артикул | Материал корпуса | Номинальное давление | Номинальный диаметр | Максимальная температура |
|---|---|---|---|---|
| A004 | серый чугун | 1,0-1,6 МПа | DN 700-1200 | 100°C |
