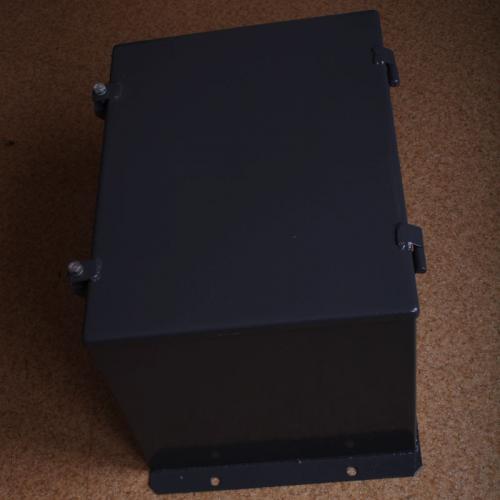

Ящик 524.50.60 используется для защиты усилителя и дешифратора от механических повреждений и атмосферных влияний на тепловозах, дизель-поездах, электровозах и электросекциях, работающих как на постоянном, так и на переменном токе.
Эксплуатация
Общие ящики сохраняют работоспособность при воздействии:
- температуры от -40С до +40С,
- относительной влажности (65±15)%,
- вибрации с частотой 10-150 Гц и ускорении до 10 м/с2 (1g).

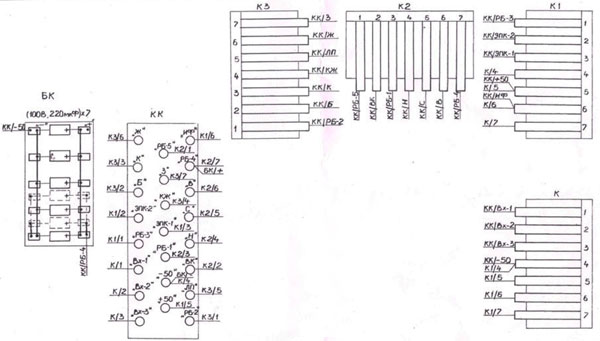

Рис.1. Монтажная схема ящика 524.50.60
Особенности

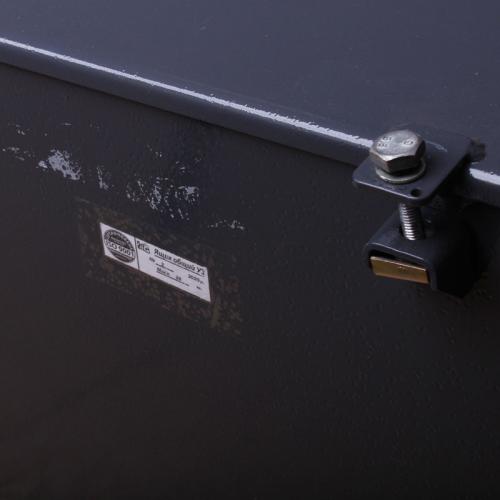

- Общие ящики снабжены устройством для опломбирования.

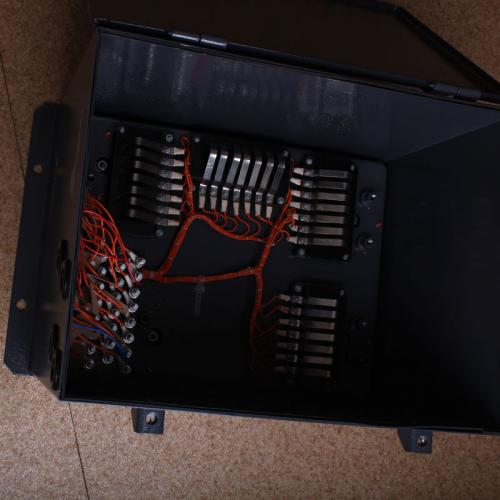

- Каждый ящик имеет внутреннюю амортизацию. Контактные пружины клеммных колодок амортизационной панели должны обеспечивать надежный контакт с клеммами дешифратора и усилителя, создавая контактное нажатие не менее 1,5 Н на контакты.
- Для ввода монтажных проводов от других приборов автоматической локомотивной сигнализации, связанных с усилителем и дешифратором, в ящике предусмотрены четыре отверстия, армированные резиновыми втулками.
| Параметры | Значения |
| Электрическая прочность изоляции | 1000 В |
| Сопротивление изоляции | 50 МОм |
| Максимальное виброускорение | до 10 м/с2 |
| Уровень вибрации | 10 - 150 Гц |
| Рабочий диапазон температуры | -40 ... +40оС |
| Габариты | 600х440х375 мм |
| Масса | |
| без аппаратуры | 28 кг |
| с аппаратурой | 62 кг |
Комплектация
- Ящик 524.50.60,
- Паспорт,
- Схема электромонтажная.
