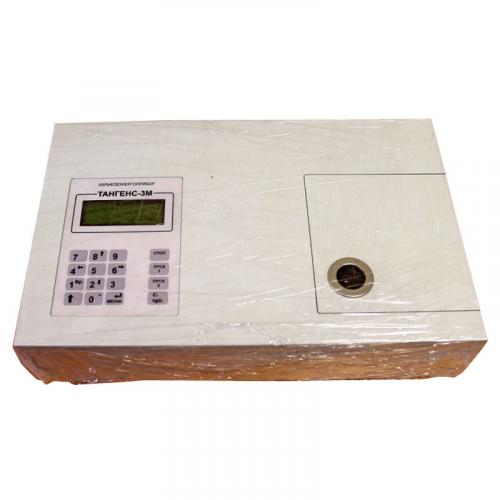

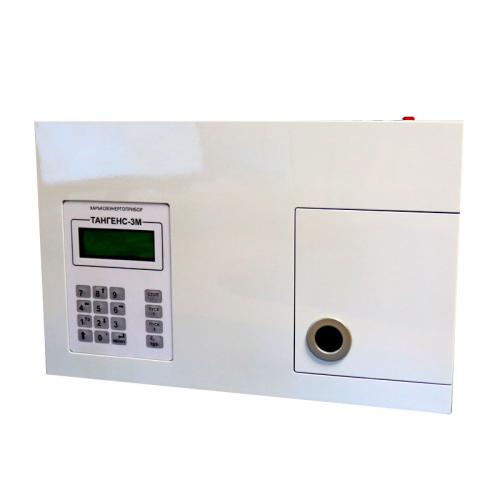

Установка Тангенс-3М

Автоматизированная установка "Тангенс-3М" предназначена для определения тангенса угла диэлектрических потерь трансформаторного масла по ГОСТ 6581-75 и IEC 60247 на частоте сети 50 Гц.

Функциональные возможности

• тангенс угла диэлектрических потерь,
• диэлектрическую проницаемость,
• электрическую емкость,
• напряжение, приложенное к измерительной ячейке,
• температуру пробы трансформаторного масла.

Технические характеристики

• Диапазон измерений тангенса угла потерь 0,0001 ÷ 1,0000 (0,01 ÷ 100 %)
• Основная абсолютная погрешность при измерении тангенса угла потерь ± (0,03 tgδ + 0,0002)
• Разрешение при измерении тангенса угла диэлектрических потерь 0,00001
• Действующее напряжение переменного тока сетевой частоты, приложенное к измерительной ячейке, соответствующее напряженности поля 1МВ/м, В 2000
• Величина напряжения переменного тока, прикладываемого к измерительной ячейке, В 1940 ÷ 2060
• Предел допускаемой основной относительной погрешности измерения рабочего напряжения, % 2,5
• Диапазон индикации электрической емкости, пФ 5 ÷ 50
• Рабочая температура в ячейке, °С 90
• Основная абсолютная погрешность измерения температуры масла в ячейке, °С ±1
• Время измерения по программе "ПУСК 1"
• Время измерения, включая калибровку и нагрев до 90°С (с проведением
• измерений на 70°С и 90°С), минут (не более) 35
• Время измерения по программе "ПУСК 2"
• Время измерения, включая калибровку, нагрев до 95°С (с проведением
• измерений в точках 70; 80 и 90 °С) и остывание (с проведением измерений в точках 90; 80 и 70 °С), минут (не более) 85
• Измерительная ячейка по ГОСТ 6581-75, трехэлектродного типа
• Объем ячейки, см3 13÷14
• Напряжение питающей сети переменного тока, В 205 ÷ 235
• Частота сети переменного тока, Гц 49,5 ... 50,5
• Потребляемая мощность, кВА, не более 0,3
• Габаритные размеры (ш×г×в), мм 405*260*90
• Масса, кг, не более 5
