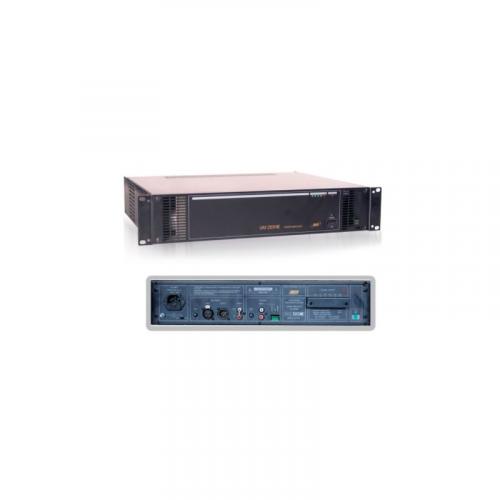

Усилители мощности UM 200NE

Усилитель мощности UM 200NE предназначен для организации местного вещания на промышленных предприятиях, вокзалах, объектах торговли, в учебных заведениях, медицинских учреждениях и в других местах, где необходимо микшировать и передавать звуковую информацию от нескольких источников с различными уровнями приоритета.

Изделия обеспечивают передачу звуковой информации на большие расстояния с наименьшими потерями мощности в трансляционных линиях.

Функциональные особенности

• один приоритетный и три универсальных входа;
• перебой сигналов с линейных и универсальных входов и трансляция сигнала с входа ПРИОРИТЕТ по команде управления;
• регуляторы уровня сигнала по каждому входу;
• регуляторы тембра по низким, средним и высоким частотам;
• возможность включения устройств обработки звука в канале НЧ-сигнала;
• встроенные фильтры низких и высоких частот;
• встроенные системы защиты от короткого замыкания и перегрузок по выходу;
• выход сигнала о неработоспособном состоянии;
• отключение корпуса от схемного общего провода;
• переходных процессов в момент включения, режим плавного пуска (soft start);
• возможность установки в стандартные 19" RACK-стойки.

Условия эксплуатации

UM 200NE предназначены для установки в закрытых помещениях при отсутствии агрессивных сред, токопроводящей пыли и рассчитаны на непрерывную круглосуточную работу в условиях эксплуатации УХЛ 4.2 ГОСТ 15150:

• температура окружающего воздуха,°С от 1 до 40;
• относительная влажность воздуха при температуре +25 С и более низких температурах без конденсации влаги, % 80;
• атмосферное давление, кПа ( мм рт. ст.) от 84 до 106,7  (от 650 до 800).

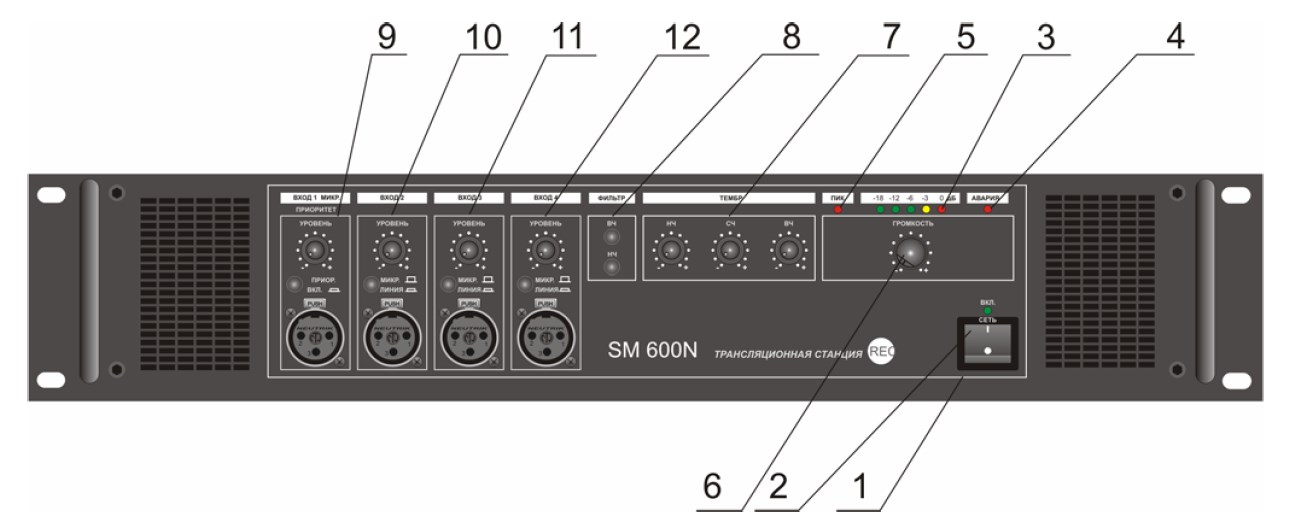

Рис.1 Передняя панель усилителя UM 200NE

• 1, 2 – клавишный выключатель СЕТЬ (POWER) и соответствующий ему индикатор ВКЛ., предназначенные для включения и индикации включения сетевого питания;
• 3 – индикатор «-18 -12 -6 -3 0 дБ (dB)», предназначенный для контроля выходного напряжения;
• 4 – индикатор АВАРИЯ (PROTECT), предназначенный для сигнализации об аварийном состоянии изделия;
• 5 – индикатор ПИК (PEAK), предназначенный для сигнализации о перегрузке входного усилителя;
• 6 – регулятор ГРОМКОСТЬ (VOLUME), предназначенный для регулирования общего усиления (уровня выходного сигнала) УКС;
• 7 – регуляторы ТЕМБР: НЧ CЧ ВЧ (EQUALIZER:BASS MIDLE TREMBLE), предназначенные для регулирования тембра (амплитудно-частотной характеристики) соответственно по низким (НЧ), средним (СЧ) и высоким (ВЧ) частотам;
• 8 – кнопочные выключатели ФИЛЬТР НЧ (LOW) и ФИЛЬТР ВЧ (HIGH), предназначенные для включения корректирующих фильтров соответственно по низким (НЧ) и высоким (ВЧ) частотам;
• 9 – гнездо ВХОД 1 МИКР. (CHANEL 1) с соответствующим ему регулятором УРОВЕНЬ (GAIN) и кнопочный выключатель ПРИОР. ВКЛ. (PRIOR. ON), предназначенные соответственно для подключения микрофона и включения голосового приоритета по данному входу (приоритета по наличию сигнала звуковой частоты);
• 10, 11, 12 – гнезда ВХОД 2, ВХОД 3, ВХОД 4 (CHANEL 2, CHANEL 3, CHANEL 4) с соответствующими им кнопочными переключателями МИКР./ЛИНИЯ (MICR./LINE) и регуляторами УРОВЕНЬ (GAIN), предназначенные для подключения микрофонов  и (или) линейных источников сигнала.

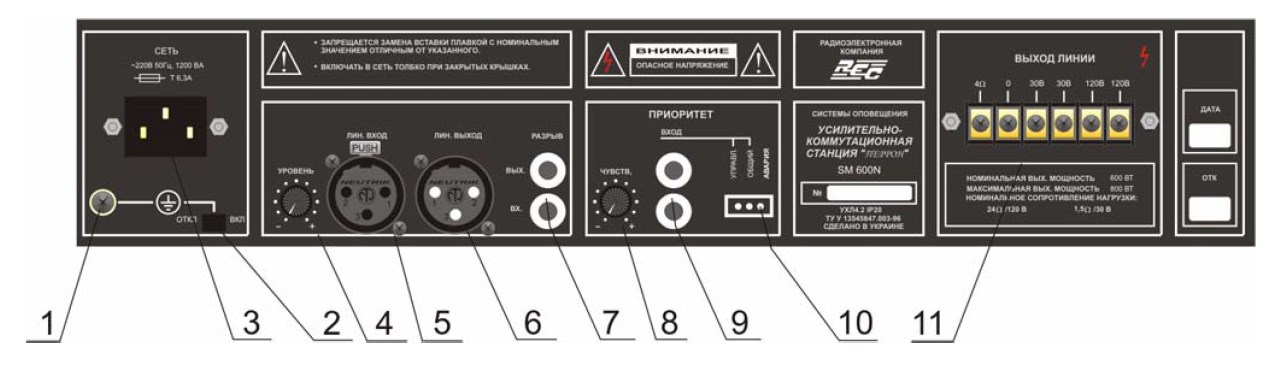

Рис.2 Задняя панель усилителя UM 200NE

• 1 – клемма защитного заземления;
• 2 – переключатель ОТКЛ./ВКЛ. (OFF/ON), предназначенный для отключения «схемного» общего провода от корпуса изделия;
• 3 – ввод сетевого питания СЕТЬ (POWER) с держателем вставки плавкой  в цепи сетевого питания;
• 4, 5 – гнездо ЛИН. ВХОД (INPUT) с соответствующим ему регулятором УРОВЕНЬ (LEVEL), предназначенное для подключения линейных источников звуковых сигналов;
• 6 – гнездо ЛИН. ВЫХОД (OUTPUT), предназначенное для подключения внешних устройств к выходу предварительного усилителя;
• 7 – гнезда РАЗРЫВ/ВХ. (INSERT/IN) и РАЗРЫВ/ВЫХ. (INSERT/OUT), предназначенные для подключения внешних устройств обработки звуковых сигналов (эквалайзер, подавитель обратной акустической связи и т.п.);
• 8, 9 – гнездо ПРИОРИТЕТ/ВХОД (PRIORITY/INPUT) с соответствующим ему регулятором ЧУВСТВ (GAIN), предназначенное для подключения линейного источника звуковых сигналов с высшим уровнем приоритета;
• 10 – колодка клеммная для подключения внешних управляющего и исполнительного устройств (соответственно выводы ОБЩИЙ (GND) и УПРАВЛ (CONTROL); ОБЩИЙ (GND) и АВАРИЯ (FAILURE));
• 11 – колодка клеммная ВЫХОД ЛИНИИ (POWER OUTPUT).
