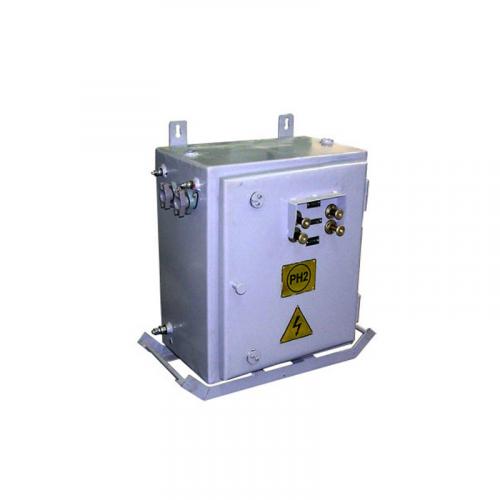

Трансформатор ТОР-4 предназначен для питания напряжением 36 В осветительных сетей шахт, рудников и обогатительных фабрик.
Исполнение
Трансформаторы ТОР-4 конструктивно выполняются в металлическом корпусе, в котором установлены силовой трансформатор, вводной и выводной автоматические выключатели, опорные изоляторы и концевой выключатель двери. На двери установлены рукоятки включения и отключения автоматических выключателей и сигнализация о подаче напряжения.
С правой и с левой сторон корпуса установлены кабельные вводы, вводной автоматический выключатель, выполненный со встроенным независимым расцепителем, в цепь которого введен контакт концевого выключателя, сблокированного с дверью. При открывании двери вводной автоматический выключатель снимает напряжение с трансформатора.
Включение трансформатора осуществляется при закрытой двери путем нажатия кнопки включения.
| Наименование параметра | Значения |
| Номинальное напряжение первичной цепи, В | 380, 380/660 |
| Номинальное напряжение вторичной цепи, В | 36 |
| Номинальный ток первичной обмотки, А | 6,3 |
| Номинальный ток нагрузки, А | 63 |
| Номинальная мощность, кВ·А | 4,0 |
| Частота сети, Гц | 50 |
Гарантии
Наше предприятие гарантирует соответствие аппарата ТОР-4 требованиям технических условий, при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями.
Срок гарантии устанавливается 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.
По истечении гарантийного срока, установленного предприятием-изготовителем и в дальнейшем не реже 1 раза в 2 года, аппарат должен быть выдан на поверхность для осуществления его полной проверки.
Пример записи обозначения при заказе: "Трансформатор осветительный рудничный типа ТОР-4."
Комплект поставки
- Трансформатор типа ТОР- 4.
- Паспорт.
Условия эксплуатации
Климатическое исполнение — УХЛ2 по ГОСТ 15150-69.
Степень защиты IP54 по ГОСТ 14254-96.
Трансформатор предназначен для эксплуатации в следующих условиях:
- температура окружающего воздуха от -45 до +40 °С-
- относительная влажность окружающей среды до 100% при температуре 25°С-
- вибрационные нагрузки в местах установки трансформатора не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1.

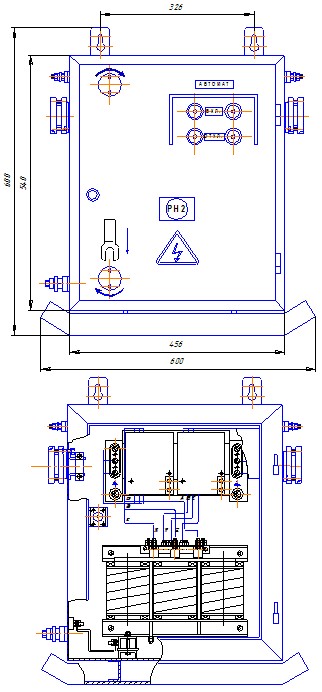

Рис.1 Габаритные и установочные размеры трансформатора ТОР-4
