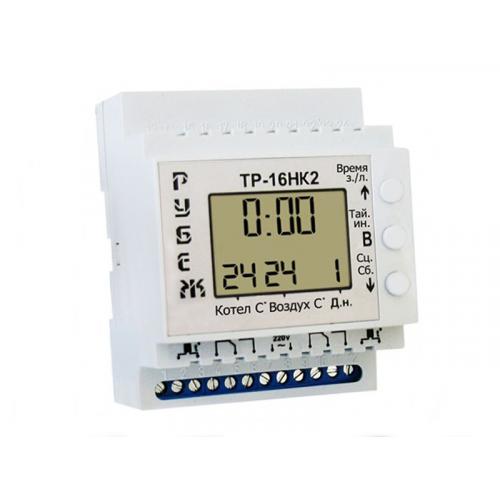

Терморегулятор ТР-16НК2

Терморегулятор ТР-16НК2 предназначен для контроля температуры теплоносителя и температуры воздуха в помещении, имеет выход (реле) на циркуляционный насос или вентилятор. Идеально подходит для котлов, а также может использоваться и в других системах автоматизации отопления.

Технические характеристики

• Режим "зима/лето"
• Занимает четыре модуля
• Рабочее напряжение – 220В
• Максимальный ток нагрузки реле – 2х16А
• Количество реле – 2
• Потребляемая мощность – 2Вт
• Нижняя граница измерения температуры – -9°С
• Верхняя граница измерения температуры – +99°С
• Точность измерения температуры – 1°С
• Запас хода часов – 1000ч
• Длина провода датчиков температуры – 2м
• Количество датчиков температуры – 2
• Звуковая сигнализация обрыва датчика – есть
• Аварийная сигнализация на превышение температуры - есть
• Регулировка температуры отсечки котла – 10 - 70°С
• Регулировка аварийной сигнализации температуры котла – 60 - 90°С
• Регулировка температуры гистерезиса котла – 2 - 22°С
• Регулировка температуры гистерезиса циркуляционного насоса – 0 - 20°С
• Задержка на включение котла – 0 - 90сек
• Регулировка температуры воздуха – 10 - 35°С

Особенности

Прибор имеет встроенные часы с запасом хода и недельный таймер, который позволяет установить разное значение температуры на каждый день недели. При этом прибор позволяет установить до четырёх температурных точек на один день.

Также регулятор температуры ТР-16НК2 не требует повторных настроек в случае отключения электроэнергии. Все настройки сохраняются в энергонезависимой памяти, кроме однократной подстройки температуры (см. раздел “однократная подстройка температуры”).

Также прибор имеет встроенный питающий элемент типа BAT CR 2032-3V – что избавляет потребителя от повторных настроек текущего времени в случае пропадания электроэнергии. Прибор имеет аварийную сигнализацию на обрыв датчика, и на перегрев котла, в этом случае издается тонкий звук, не прекращающийся до устранения неполадки.

Прибор имеет два режима работы (зимний и летний). Для более точного контроля температуры теплоносителя прибор имеет инженерное меню, где потребитель может настроить: температуру отсечки котла, температурный гистерезис котла, аварийную сигнализацию (срабатывает при повышении температуры котла за максимально допустимую границу), температурный гистерезис циркуляционного насоса и задержку на включение котла. Также прибор может работать с одним датчиком (с датчиком температуры теплоносителя). Для этого требуется отключить питание терморегулятора ТР-16НК2, отсоединить датчик температуры воздуха, затем подать питание на прибор.

После этого ТР-16НК2 запросит установить новый сценарий (см. “установка сценариев”), для работы с одним датчиком. При этом с момента подачи питания прибор будет издавать тонкий прерывистый звук, который прекратится только после установки нового сценария. После этого прибор определит, что подключен один датчик. В обратном случае, когда прибор работал с одним датчиком теплоносителя, и понадобилось подсоединить второй датчик (воздуха), прибор тоже запросит установить новый сценарий. Также для более простой настройки таймера, прибор имеет четыре сценария (два из них можно активировать при работе прибора с двумя датчиками и два при работе прибора с одним датчиком). Любой из них потребитель может активировать и в последующем времени при надобности изменить значения на свое усмотрение. В случае не корректной настройки в инженерном меню прибора, потребитель может воспользоваться сбросом настроек. После этого прибор подставит заводские настройки в инженерном меню.
