- Артикул: ШВМ-3-4 22 У1
- Категория: Комплектующие
- Производитель: Восточный Экспресс
-
Цена: По запросу
в том числе 20% НДС
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет

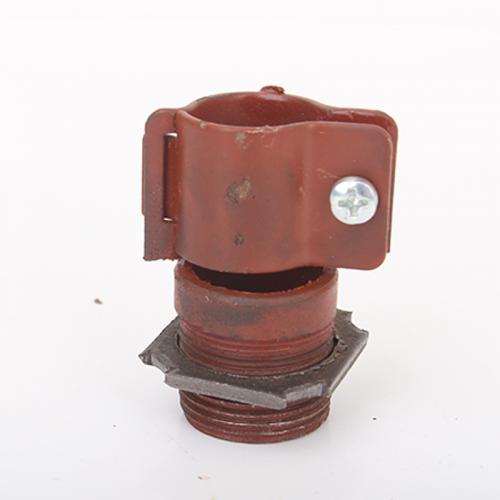

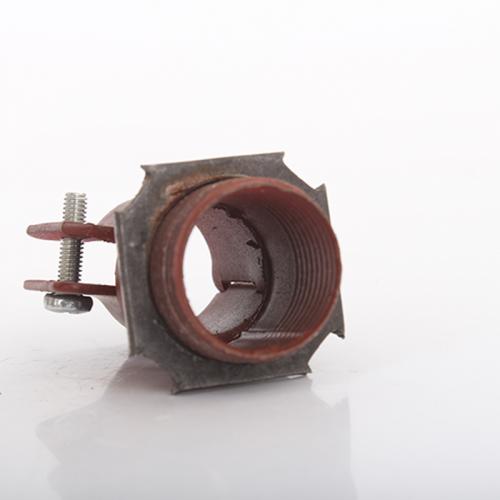

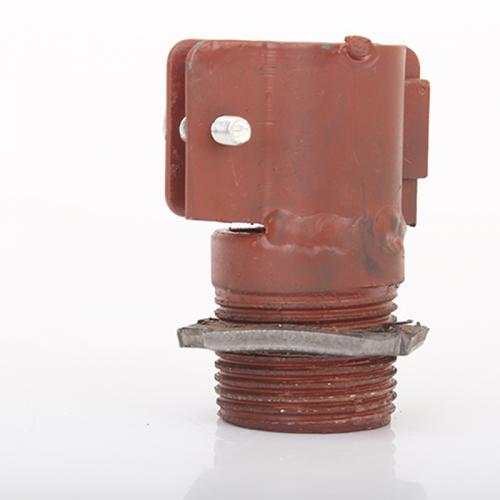

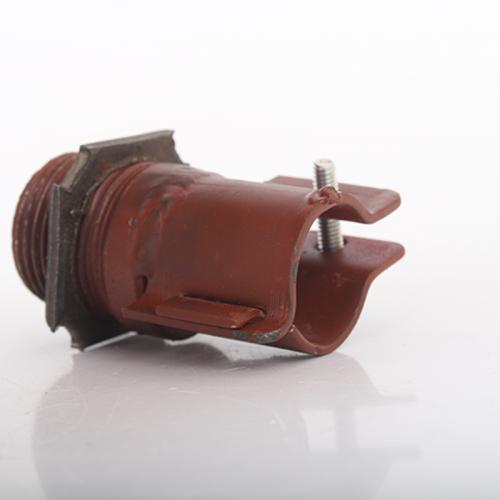

Штуцер ШВМ-3/4 22 У1 предназначены для присоединения металлорукавов РЗ-Ц-Х к корпусам аппаратов.
| Тип штуцера | Марка металлорукава | Размеры, мм | Дюйм | Масса, кг | ||
| А | Б | Д | ||||
| ШВМ-3/4-22У1 | РЗ-Ц-Х-22 или Ш-22 | 45 | 48 | 26 | 3/4 | 0,08 |
| ШВМ-1-32У1 | РЗ-Ц-Х-32 или Ш-32 | 55 | 68 | 38 | 1 | 0,15 |
| ШВМ-1 -38У1 | РЗ-Ц-Х-38 или Ш-38 | 50 | 73 | 44 | 11/2 | 0,25 |
| ШВМ-2-50У1 | РЗ-Ц-Х-50или Ш-50 | 55 | 86 | 59 | 2 | 0,35 |
| ШВМ-2 -60У1 | РЗ-Ц-Х-60 или Ш-60 | 60 | 102 | 70 | 21/2 | 0,45 |

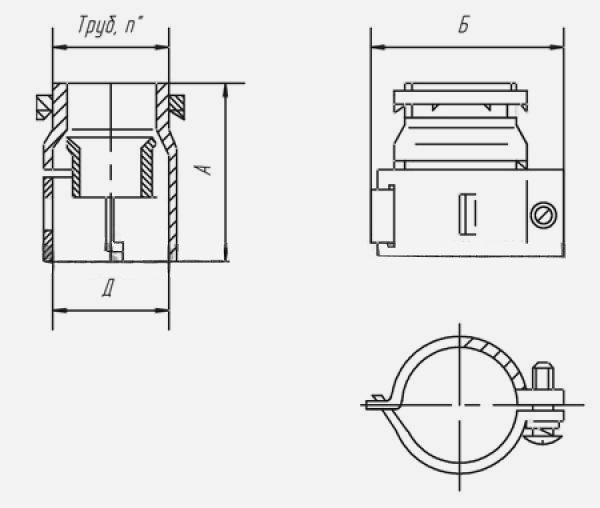

Рис.1 Схема габаритных размеров Штуцера ШВМ-3/4 22 У1
