- Артикул: GRT8
- Категория: Реле времени и таймеры
- Производитель: Технолоджи
-
Цена: По запросу
в том числе 20% НДС
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет

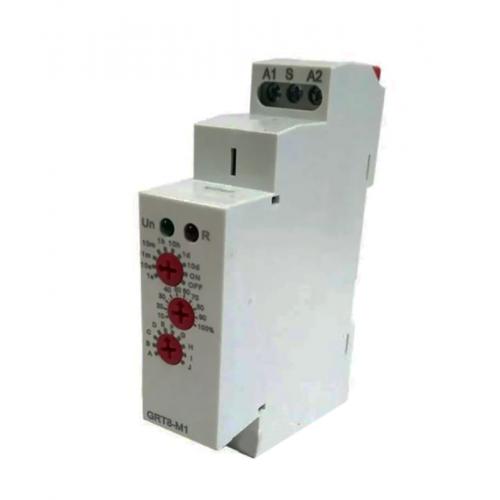

Реле времени GRT8 в модульном корпусе на Din-рейку предназначено для формирования выдержек времени, циклического включения/выключения электротехнического оборудования. Реле имеет 10 выбираемых различных режимов работы. Вход S, соединяемый с А1 используется для формирования временных интервалов. Выдержку времени устанавливают дискретно переключением диапазона и плавной регулировкой 10-100% внутри диапазона. Устройство имеет 2 изолированных переключающих релейных контакта для коммутации нагрузки.
Расшифровка GRT8-M1 :
- GRT8 - реле времени, тип
- M1 - количество перекидных контактов
Преимущества
- 10 различных режимов работы;
- дополнительный вход S;
- широкий диапазон выдержек;
- широкий диапазон питающего напряжения;
- индикация подключенного питания;
- индикация текущего режима;
- непосредственное крепление на DIN – рейку.
Сферы применения
- для систем обогрева;
- для систем освещения;
- для систем управления поливом;
- для систем вентиляции
Режимы работы
- A: задержка включения T после подачи питания (контакты перебрасываются после задержки);
- B: формирование интервала T после подачи питания (контакты перебрасываются при подаче питания и возвращаются после задержки);
- C: повторяющийся цикл с временем T с “пустым” первым циклом;
- D: повторяющийся цикл с временем T с активным первым циклом;
- E: задержка выключения по спаду входа S с перезапуском;
- F: формирование интервала T по фронту входа S;
- G: формирование интервала T по спаду входа S;
- H: задержка включения T по фронту входа S, задержка выключения T по спаду входа S;
- I: переключение по каждому фронту входа S (делитель на 2);
- J: одиночный импульс 0.5 секунд с задержкой T после подачи питания.
|
Тип монтажа |
На DIN рейку |
|
Технические характеристики |
|
|
Минимальная рабочая температура |
-10.0 (град.) |
|
Максимальная рабочая температура |
50.0 (град.) |
|
Габаритные размеры |
|
|
Длина |
65.0 (мм) |
|
Высота |
90.0 (мм) |
|
Ширина |
18.0 (мм) |
|
Наименование |
Значение |
|
максимальная выдержка времени |
1 с…10 дн (8 диапазонов), ON, OFF |
|
напряжение питания (А1-А2) |
12-240 В переменный/постоянный ток |
|
потребляемая мощность |
˂5 Вт |
|
выход |
2 изолированных переключающих контакта реле |
|
коммутирующий ток |
˂16 А~220 В |
|
общее количество переключений |
˃5х10˄5 |
|
индикаторы |
зеленый – питание; красный – активация выхода |
|
крепление |
на Din-рейку |
|
рабочая температура и влажность воздуха |
-10°…+50° С, 48-85% |
|
размеры (высота-ширина-глубина) |
90х18х65 мм |
|
масса |
130 гр |
|
степень защиты |
IP 20 |
| Технические характеристики | |
| Потребляемая мощность | 5 Вт |
| Принцип работы | механический |
| Способ монтажа | на DIN-рейку |
| Напряжение питания | 12-240 В |
| Тип | секундное, минутное, часовое, суточное |
| Степень защиты | IP20 |
| Наличие входов управления | есть |
