- Артикул: РЭВ-17
- Категория: Реле
- Производитель: Радиореле, ГП
-
Цена: По запросу
в том числе 20% НДС
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет

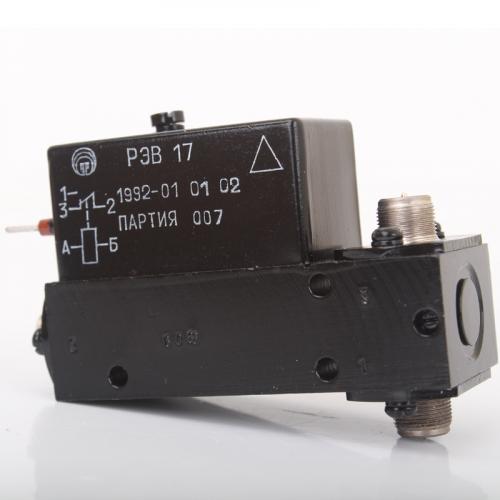

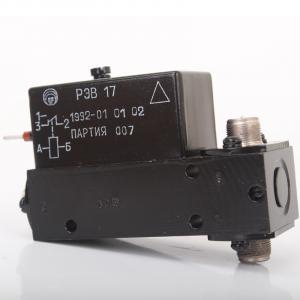

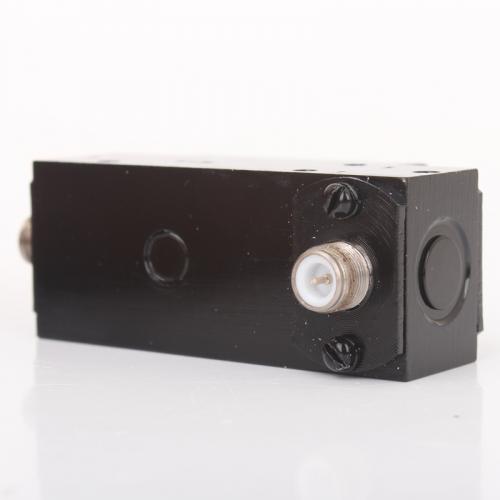

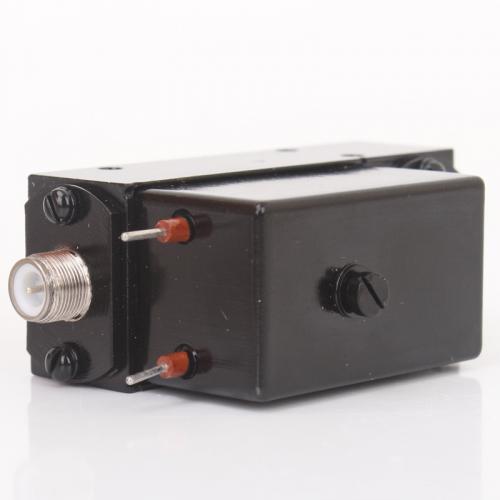

РЭВ-17 - реле высокочастотное, коаксиальное, нейтральное, двухпозиционное, одностабильное с одним переключающим контактом предназначено для коммутации высокочастотных сигналов частотой до 1000МГц при работе в коаксиальных трактах.
|
Параметр |
Значение |
|
|
Технические условия |
РФ4.562.009 ТУ |
|
|
Напряжения питания |
согласно таблице ниже |
|
|
Режимы коммутации |
согласно таблице ниже |
|
|
Сопротивление контактов |
≤0,5 Ом |
|
|
Максимальное время срабатывания |
30 мс |
|
|
Максимальное время дребезга при срабатывании |
3 мс |
|
|
Максимальное время отпускания |
30 мс |
|
|
Максимальное время дребезга при отпускании |
15 мс |
|
|
КСВн |
1,25 макс. |
|
|
Сопротивление изоляции: |
в нормальных климатических условиях |
500 МОм |
|
при максимальной температуре |
50 МОм |
|
|
при повышенной влажности |
10 МОм |
|
|
Электрическая прочность изоляции: |
при нормальных климатических условиях |
500 В (эфф.) |
|
при пониженном атмосферном давлении |
220 В (эфф.) |
|
|
при повышенной влажности |
300 В (эфф.) |
|
|
Виброустойчивость: |
от 0,5 до 5 Гц с амплитудой до 3 мм |
|
|
свыше 5 до 30 Гц с амплитудой до 1,5 мм |
||
|
свыше 30 до 50 Гц с амплитудой до 1 мм |
||
|
свыше 50 до 2000 Гц с ускорением до 75 м/с2 (7,5 g) |
||
|
свыше 2000 до 2500 Гц с ускорением до 100 м/с2 (10 g) |
||
|
Ударопрочность |
до 35 g |
|
|
Температура окружающей среды |
от -60 до +100°C |
|
|
Относительная влажность |
до 98% при +35°C |
|
|
Атмосферное давление |
от 5 до 1520 мм. рт. ст. |
|
|
Минимальный срок службы |
25 лет |
|
|
Масса |
140 г |
|
|
Исполнения |
Рабочее напряжение, В |
Напряжение срабатывания при +25°C, В |
Сопротивление обмотки при +25°C, Ом |
|
РФ4.562.009-01 |
27+7-5 |
15,2 |
210+10-21 |
|
Диапазоны коммутации |
Согласованная нагрузка |
Частота коммутируемого сигнала, МГц |
Частота коммутации, Гц, не более |
Число коммутационных циклов, не более |
||
|
напряжения, мкВ |
мощность, Вт |
при нормальной температуре |
в том числе при +100°C |
|||
|
50 |
- |
75 |
1000 |
5 |
105 |
5·104 |
|
- |
30 |
1000 |
1 |
|||
|
- |
30 |
500 |
1 |
|||
