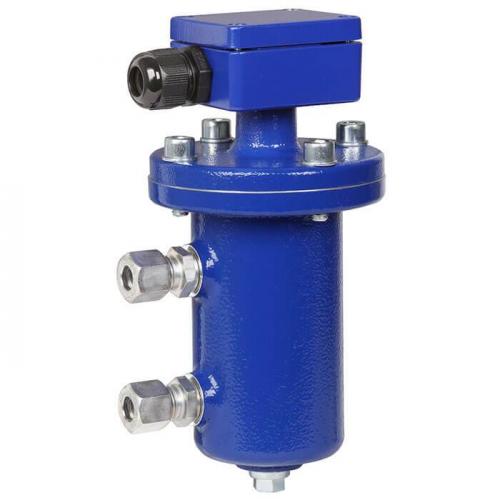

Поплавковый выключатель WIKA

Модели ELS

Поплавковый переключатель модели ELS предназначен для измерения уровня жидкости в промышленном оборудовании, различных машинах, картерах двигателей и системах водоподготовки. Диапазон измеряемого давления составляет от вакуума до 40 бар. Возможна работа с турбулентным уровнем жидкости. Тип монтажа – наружный.

Переключатель обладает широкой сферой применения, может работать с жидкостями низкой и высокой плотностью, оснащается свободной конфигурируемой точкой переключения. Диапазон рабочих температур варьируется от -30 до +150 градусов. Прибор оснащен сухими контактами в виде пары «геркон-магнит».

ELS предназначен для контроля уровня рабочей жидкости в емкостях, с управлением подкачивающей системой. Установка – боковая наружная. Особенность – наличие защитного корпуса. Прибор может работать в загрязненной среде, при турбулентных потоках или в вакууме.

В корпусе с отверстиями для рабочей жидкости находится вертикальная направляющая трубка, внутри которой расположен герметичный контакт, заполненный инертным газом (геркон). По трубке перемещается поплавок. В нем есть постоянный магнит. Когда поплавок находится напротив геркона, магнит замыкает контакты и включает насос.

Для выбора предельного уровня заполнения резервуара, ELS устанавливается на соответствующей высоте. Состояние емкости, а также параметры рабочей и окружающей среды, такие как вибрация, кипение, пузырьки, конденсат, пары, повышенная температура и давление (больше нормы), электропроводность, на работу устройства не влияют.

Применение

• Возможность монтажа на двигателях, резервуарах, сосудах или корпусах, где из-за ограниченного пространства невозможен монтаж внутри
• Возможность работы с турбулентным уровнем жидкости, например, в масляных картерах двигателей большого объема, коробках передач и т.д.
• Управление насосами и уровнем, а также контроль уровня заполнения резервуаров
• Химическая, нефтехимическая промышленность, природный газ, шельфовые установки, судостроение, машиностроение, оборудование для производства электроэнергии, электростанции
• Очистка сточных вод и водоподготовка

Особенности

• Свободно конфигурируемая точка переключения благодаря креплению поплавкового выключателя на требуемом уровне
• Широкий круг применений благодаря простому и надежному принципу действия
• Для суровых условий эксплуатации, большой срок службы
• Рабочие условия:
  - Температура эксплуатации: T = -30 ... +150 °C
  - Рабочее давление: P = Вакуум до 40 бар
  - Максимальная плотность: ρ ≥600 кг/м3
