Подвес кабельный концевой ПКК 10-20 У1

Подвес ПКК 10-20 У1 концевого крепления представляет собой специальные монтажные устройства, используемые для прокладки трасс из силовых кабелей, по которым подается напряжение до 1000 В.

Особенности конструкции

Подвесы ПКК 10-20 отличаются простой и надежной конструкцией. Их основные детали производятся из стали, поверхность которой покрывается защитной краской RAL-7040.

Подвесы ПКК и ПСК предназначены для прокладки силовых кабелей сечением от 16 мм2 до 240 мм2 и напряжением до 1000 В на несущих стальных тросах. Исполнение изделий: У категории 3 по ГОСТ 15150-69.

Подвесы этого типа применяются при создании систем гибкого токоподвода к различному промышленному оборудованию. Это могут быть крановые установки, электрические тельферы, мостовые краны, моторизированные ворота и пр. Подвесы этого типа рассчитаны для крепления с помощью несущих стальных тросов. Конструкционное исполнение подвеса позволяет надежно крепить кабель с внешним диаметром от 10 до 20 мм.

Принцип работы ПКК 10-20

Подвесы ПКК неподвижно закрепляют на натянутом тросе или струне за счет прижима, к прижиму через промежуточную серьгу крепится кабельный зажим для кабеля диаметром от 10 до 20 мм. Кабельный зажим снабжен резиновой прокладкой кабеля, проволочное коромысло нужно для того, чтобы кабель не перегибался свыше допустимого радиуса.

Модификации

• ПКК-20-30 является устройством концевого крепления и предназначено для установки вначале силовой линии (используется одно устройство на весь пролет);
• ПСК-10-20, ПСК-20-30 являются подвесами скользящего исполнения, что позволяет им перемещаться по стальному тросу на роликах с подшипником.

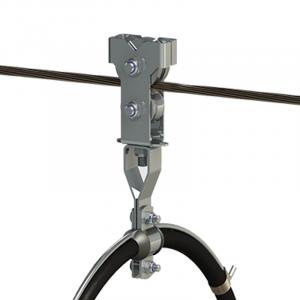

Рис.1 Подвес ПКК 10-20 У1
