- Артикул: ПКП Е9 16А/2.863
- Категория: Переключатели
- Производитель: АСКО-УКРЕМ
-
Цена: По запросу
в том числе 20% НДС
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет

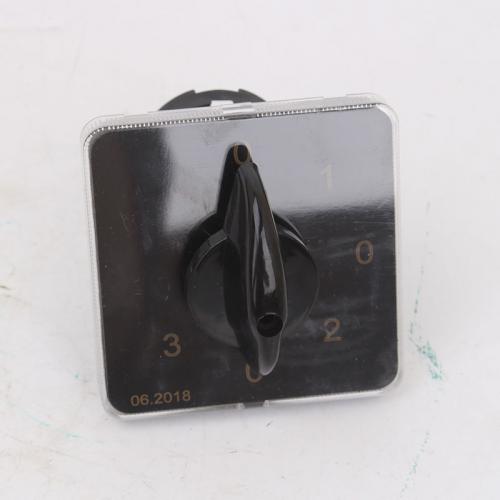

Переключатель ПКП Е9 16А/2.863 представляет собой механическое устройство без собственного потребления электроэнергии и предназначен для установки в качестве коммутации аппаратов в электрических цепях.
Область применения
Переключатель кулачковый пакетный может использоваться как главный выключатель для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д.
Используется в электрических цепях переменного тока напряжением до 400В.
Структура условного обозначение
Переключатели маркируются так - ПКП Е9-YY/W.ZZZ, где:
- ПКП Е9 - серия переключателей
- YY - номинальный ток
- W - количество контактных блоков
- ZZZ - тип коммутационной схемы
| Параметры | Значения |
| Номинальный ток, А | 16 |
| Номинальный ток отключения АС-3, А | 9 |
| Номинальный ток отключения АС-4, А | 1,5 |
| Соответствие стандартам | ДСТУ IEC 60947-3 |
| Номинальное рабочее напряжение Ue, В | AC400 |
| Категория применения | AC-3, AC-4, AC-23A, AC-15 |
| Номинальное напряжение изоляции Ui, В | 660 |
| Износостойкость электрическая, циклов | 200000 |
| Износостойкость механическая, циклов | 600000 |
| Масса, кг | 0.182 |
| Схема коммутации | 2.863 (выбор фазы) |
Исполнение

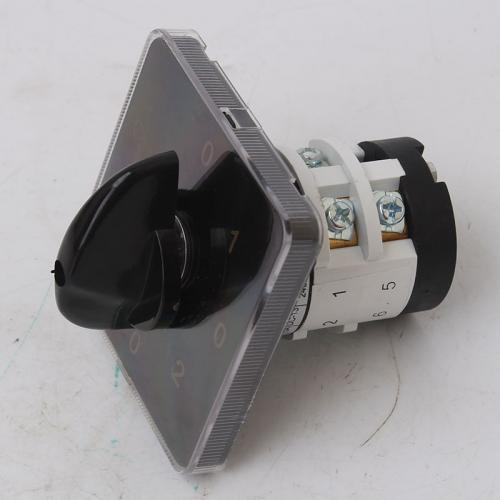

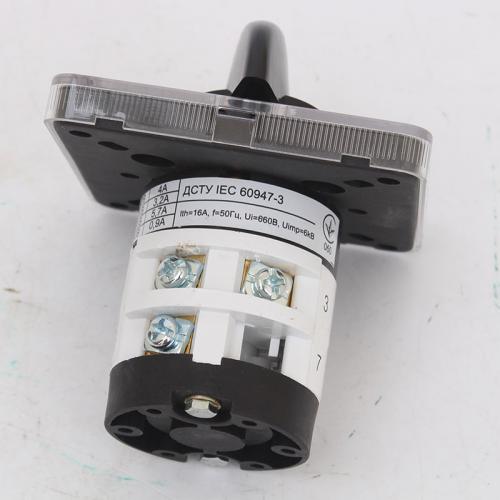

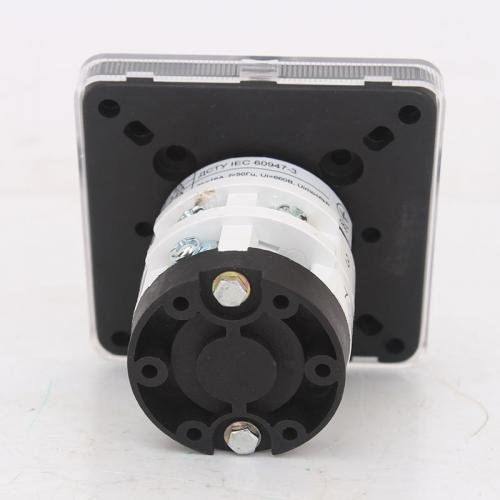

Переключатели представляют собой секционированные кулачковые механизмы, расположенные на одной оси. Мосточные контакты, на базе которых выполнены токовые переключатели, осуществляют надежный двойной разрыв электрической цепи.

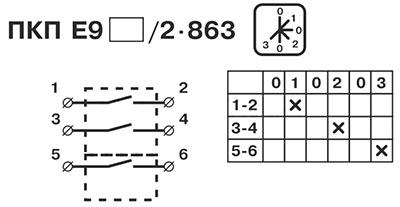

Рис.1. Электрическая схема ПКП Е9 16А/2.863 переключателя
Комплект поставки
- Переключатель пакетного типа ПКП Е9 16А/2.863 - 1 шт,
- Упаковка - 1 шт.
