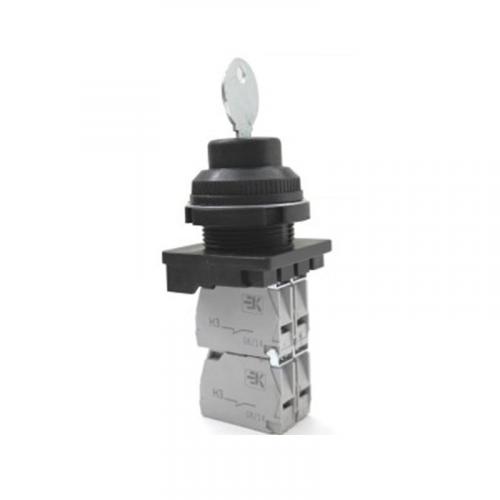

Переключатель ПЕ-212

Переключатель ПЕ-212 коммутируют цепи сигнализации, питания и управления с напряжением постоянного тока до 440В и переменного тока до 660В, силой тока до 10А. Контактная группа переключателей может состоять из 1, 2, 3, 4-х замыкающих и из 1-го или 2-х размыкающих контактов в различном сочетании.

Переключения производятся на два или три положения посредством рукоятки или ключа. Крепятся переключатели путем фиксации в отверстии на панели при помощи резьбового соединения. Присоединение проводников – под винт. Переключатели применяются на различном оборудовании, в т.ч. химическом.

Контактные элементы имеют не связанные между собой замыкающие и размыкающие контакты с двойным разрывом цепи. При перемещении траверсы — в результате переключения — происходит замыкание или размыкание контактов.

Крепление между фланцем и корпусом обеспечивается путем защёлкивания “замка защелки”.

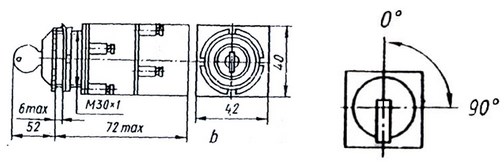

Рис.1 Схема габаритных размеров переключателя ПЕ-212

Технические характеристики

• Замок цилиндрический на два положения.
• Степень защиты - IP40 и IP54
• Во включенном положении ключ не вынимается.
• Вибростойкое фронтальное ориентирующие кольцо.
• Рабочее напряжение при переменном токе 24-380В при постоянном токе 24-440В
• Частота включений в час – 1200.
• Износостойкость Механическая – 1*106 циклов.
• Допускается устанавливать в местах, защищённых от попадания пыли, брызг воды, эмульсии и масла

Структура условного обозначения

ПЕ 03 2 исп. 2

• ПЕ – Тип разъема: переключатель управления серии ПЕ.
• 03 – Вид привода: 01, 02, 03, 06, 07, 08, 17, 18, 19, 20, 21, 22.
• 2 – Количество контактных элементов: 1, 2.
• исп. 2 – Исполнение контактов: 1, 2, 3.
