Переходное устройство для блоков БКЗ-3МК

Переходное устройство предназначено для осуществления возможности проверки параметров блоков комплексной защиты от аварийных режимов работы сети типа БКЗ-3МК на стенде без изменения его конструкции.

Комплект поставки

• Переходное устройство для блоков БКЗ-3МК- 1 шт,
• Руководство по эксплуатации - 1 экз.

Устройство и работа

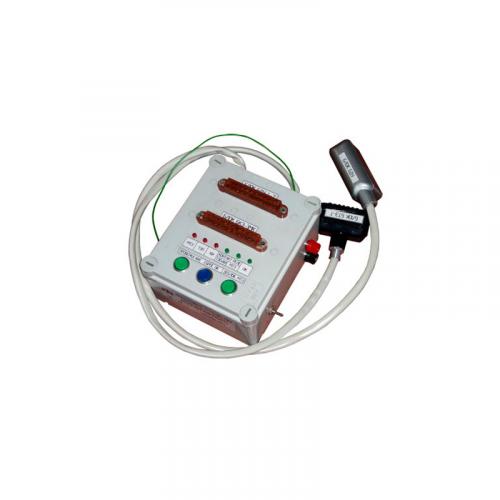

Конструктивно переходное устройство выполнено в виде корпуса с переходными шлейфами и разъёмами для подключения к основному стенду. На передней панели установлены кнопки управления, сигнальные светодиоды и гнезда штепсельных разъемов РГ1Н-2-17 для блоков БДУ4-2 и БКЗ-3МК. Из корпуса выходят 2 шлейфа для подключения соответственно к гнездам блоков БДУ и БТЗ-Т основного стенда проверки, а также провод с разъемом для подключения к выводу «С» блока БКЗ-3МК. В корпусе переходного устройства установлены и смонтированы элементы питания, коммутации, блокировки и сигнализации, относящиеся к указанным блокам. Переходное устройство снабжено зажимами для подключения магазина сопротивлений и тумблером для включения последовательно с магазином сопротивления постоянного резистора сопротивлением 100 кОм для проверки уставки срабатывания контроля изоляции в режиме 1140 В.

Источником питания переходного устройства служит основной стенд для проверки блоков защиты и управления.

Органы управления переходного устройства, индикаторы сигнализации и разъемы для подключения блоков вынесены на переднюю панель.

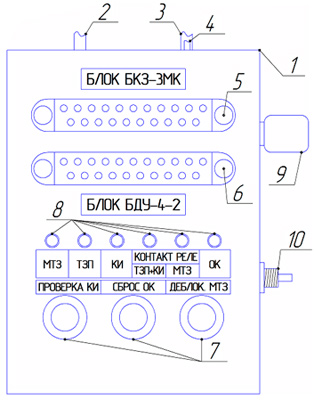

Рис.1. Переходное устройство для настройки и проверки блоков комплексной защиты от аварийных режимов работы сети БКЗ-3МК и блоков дистанционного управления БДУ4-2, где:
1 – корпус; 2 – шлейф БДУ-4-2 – БДУ; 3 – шлейф БКЗ-3МК – БТЗ-Т; 4 – провод с разъемом к выводу «С» блока БКЗ-3МК; 5 – гнездо для блока БКЗ-3МК; 6 – гнездо для блока БДУ-4-2; 7 – кнопки управления; 8 – сигнальные светодиоды; 9 – разъем для подключения магазина сопротивления; 10 – тумблер для включения параллельно магазину сопротивления резистора 100 кОм

Подготовка к работе

Перед включением переходного устройства для проверки блоков БКЗ-3МК, оно должен быть подвергнут внешнему осмотру. При отсутствии внешних повреждений, при помощи присоединительного жгута с разъёмом, переходное устройство соединяется со стендом. Разъём переходного устройства соединяется с разъёмом, предназначенный для подключения блоков БТЗ-Т. На стенд подается напряжение - стенд готов к работе.

Во время эксплуатации запрещается вскрывать блок непосредственно в шахте.

Указание мер безопасности

При подготовке стенда к работе и его эксплуатации необходимо соблюдать требования, установленные «Правилами безопасной эксплуатации электроустановок потребителей», «Правилами устройств электроустановок» (ПУЭ).

Монтаж и эксплуатация стенда должны выполняться электротехническим персоналом, ознакомившимся с настоящим руководством и прошедшим инструктаж по технике безопасности в установленном порядке.

Транспортирование и хранение

Транспортирование переходного устройства может производиться любым видом транспорта (автомобильным, воздушным, железнодорожным) при соблюдении правил и требований, действующих на данных видах транспорта. При погрузке, транспортировании и выгрузке стенда бросания и удары не допускаются.

Стенд должен храниться в вентилируемых помещениях при температуре воздуха не ниже +5 °C при отсутствии агрессивных паров. Если срок хранения превышает 1 год, переходное устройство должно быть подвергнуто ревизии.

Гарантии

Наше предприятие гарантирует соответствие качества переходного устройства для блоков БКЗ-3МК требованиям конструкторской документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации, оговоренных настоящим руководством по эксплуатации.

Гарантийный срок эксплуатации устанавливается 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.
