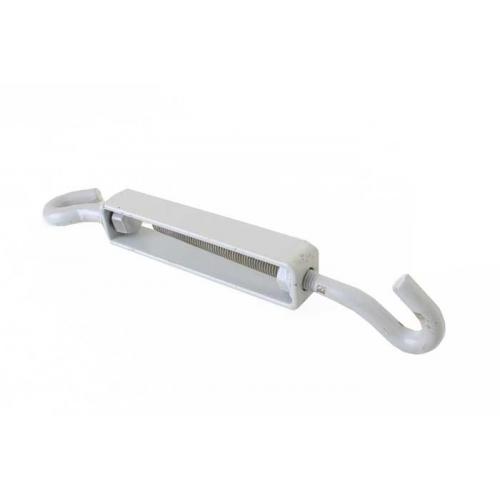

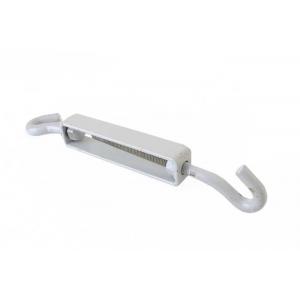

Натяжная муфта К805 предназначена для натяжения стальных канатов или стальной проволоки.
Устройство и работа
Муфта состоит из корпуса, двух крюков с резьбой и гайками. Для натяжения троса винты муфты выворачивают из корпуса на величину хода винта. Муфту с помощью крюка присоединяют к анкеру. Затем трос с помощью петли, сделанной на его конце, крепят к другому крюку. Натяжение троса осуществляется вращением корпуса муфты вокруг винта.
Комплектация
- Муфта К805
- этикетка
Конструкция
Конструкция муфты натяжной:
- корпус,
- крюк и винт с гайкой.
Крюк крепит муфту к проходному анкеру К809, анкеру К675, серьге К1016 УЗ и др.

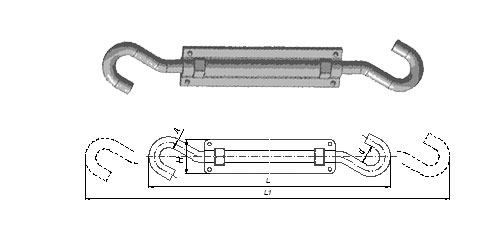

Рис.1 Схема габаритных размеров муфты К805
|
Тип |
Допустимая нагрузка (Р), Н |
Ход винта, (L1-L) мм |
Размеры, мм |
Масса кг |
|||
|
L |
L1 |
A |
d |
||||
|
Муфта К-805 У3 |
16000 |
300 |
550 |
850 |
27 |
20 |
3,47 |
Климатическое исполнение У категории 3 по ГОСТ 15150-69. Кроме того, муфта служит для натяжения троса (диаметр 2-8 мм) при тросовой электропроводке.
Материал изготовления: сталь с металлическим покрытием. Технические условия: ТУ 34-1445-82.
