- Артикул: К804 У3
- Категория: Элементы крепежа
- Производитель: Восточный Экспресс
-
Цена: По запросу
в том числе 20% НДС
На складе в Москве
info@pneumoplus.com (для заявок)
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет
Натяжная муфта К804У3 предназначена для натяжения стальных канатов или стальной проволоки. Муфта служит для натяжения троса (диаметр 2-8 мм) при тросовой электропроводке.
Конструкционные особенности
Конструкция муфты натяжной:
- корпус,
- крюк и винт с гайкой.
Комплектация
- Муфта К804
- этикетка

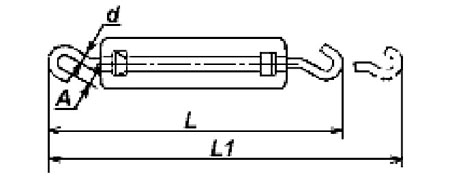

Рис.1 Схема габаритных размеров муфты К804
|
Тип |
Допустимая нагрузка (Р), Н |
Ход винта, (L1-L) мм |
Размеры, мм |
Масса кг |
|||
|
L |
L1 |
A |
d |
||||
|
Муфта К-804 У3 |
5000 |
100 |
265 |
365 |
20 |
12 |
0,55 |
Крюк крепит муфту к проходному анкеру К809, анкеру К675, серьге К1016 УЗ и др.. Натяжение троса осуществляется вращением корпуса муфты вокруг винта.
Материал изготовления: сталь с металлическим покрытием. Технические условия: ТУ 34-1445-82. Климатическое исполнение: УЗ
