- Артикул: МР-1000
- Категория: Регуляторы
- Производитель: МикРик
-
110 000.00 ₽
в том числе 20% НДС
Приведённые цены являются ориентировочными и на момент заказа требуют уточнения.
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет
Многофункциональный регулятор МР-1000 представляет собой программируемый микропроцессорный контроллер, предназначенный для управления многоступенчатыми технологическими процессами при производстве мясных, рыбных и колбасных изделий.
Устройство и работа
Регулятор представляет собой микропроцессорную систему, состоящую из:
- блока управления,
- блока реле,
- блока питания.
Регулятор имеет три основных режима работы :
- «ОСТАНОВ» ;
- «ПРОГРАММИРОВАНИЕ» ;
- «РАБОТА»;
В режиме «ОСТАНОВ» регулятор не осуществляет никаких действий.
На дисплее отображаются :
- 1 - текущее время и дата;
- 2 - номер и название выбранной программы , номер шага и обозначение (или номер, если обозначение не задано) процесса;
- 3 - действительные значения измеряемых параметров;
- 4 - назначение функциональных кнопок;
- 5 - заданные параметры текущего шага программы.
В режиме «РАБОТА» регулятор осуществляет управление исполнительными механизмами в соответствии с заданной программой. На дисплее отображаются :
- 1 - текущее время и дата;
- 2 - номер и название исполняемой программы , номер текущего шага и обозначение (или номер, если обозначение не задано) процесса;
- 3 - блок параметров исполняемой программы – может содержать несколько страниц;
- 4 - назначение функциональных кнопок;
- 5 - блок отображения текущих состояний реле, в случае применения 2х блоков реле, состояние реле К17..К32 отображается на специальной странице блока параметров исполняемой программы
В режиме «ПРОГРАММИРОВАНИЕ» осуществляется ввод программ в энергонезависимую память регулятора.
На дисплее отображаются :
- 1 - текущее время и дата;
- 2 - номер и название программы , ввод которой осуществляется в данный момент;
- 3 - фрагмент вводимой программы, в виде таблицы, каждая строка которой соответствует одному шагу программы;
- 4 - назначение функциональных кнопок;
| Число каналов измерения температуры | 4 |
| НСХ преобразования | 50М или Pt100 |
| Диапазон измеряемых температур, °С | |
| для датчиков с НСХ 50М | -50…+150 |
| для датчиков с НСХ Pt100 | -50…+350 |
| Диапазон измеряемой относительной влажности , % | 5…100 |
| Разрешающая способность , °С | |
| канал измерения температуры в камере | 1 |
| канал измерения температуры в продукте | 1 |
| Диапазон регулируемых температур, °С | |
| канал измерения температуры в камере | -20…+250 |
| канал измерения температуры в продукте | 0…+100 |
| Закон регулирования температуры | двухпозиционный |
| Количество программ | 40 |
| Максимальное число шагов программы | 30 |
| Максимальное количество процессов | 40 |
| Максимальная длительность одного шага программы | 99ч.59мин. |
| Количество дискретных входов | 3 |
| Количество релейных выходов | от 16 до 32 |
| Электрические характеристики релейных выходов | ~220В/50Гц 2А |
| Характер нагрузки релейных выходов | cos j < 0.4 |
| Напряжение питания регулятора, В | 220/-33 +22 |
| Потребляемая мощность, ВА не более | 20 |
| Сопротивление линии связи с датчиками (на каждый проводник) , не более Ом | 20 |
| Масса регулятора, кг не более | 5 |
| Степень защиты корпуса (со стороны лицевой панели ) | IP54 |
Габаритные размеры, мм
|
139 х 60 х 90 68 х 60 х 90 |
| Сопротивление изоляции, МОм не менее | 20 |
Комплектация
В стандартный набор поставки многофункционального регулятора МР-1000 входит:

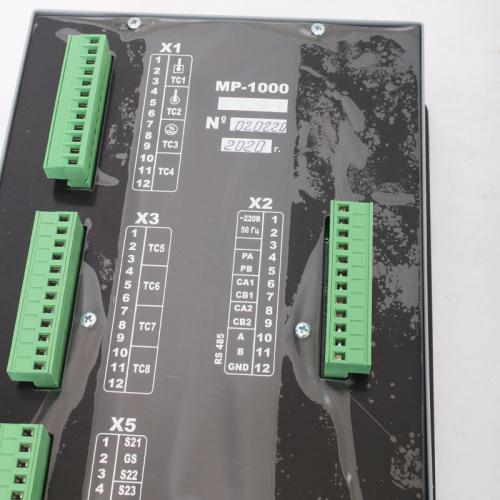

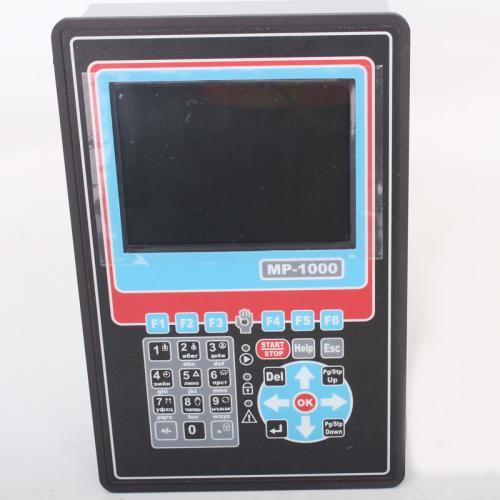

- Блок управления и индикации МР-1000 - 1 шт,

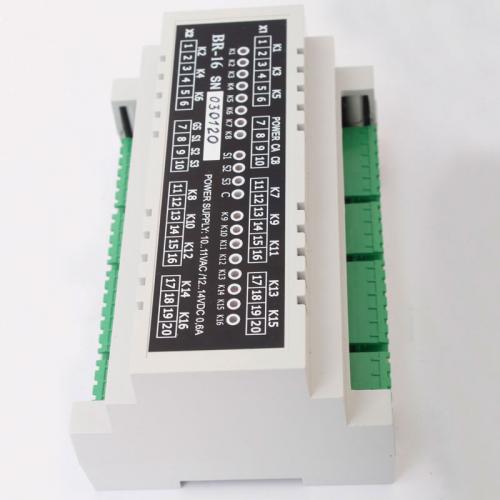

- Блок реле БР-16* 1 или 2 шт,
- Блок питания БП-1 или DR-15-12 - 1 шт,
- Руководство по эксплуатации - 1 шт,
- Инструкция по установке сервисных параметров - 1 шт.
