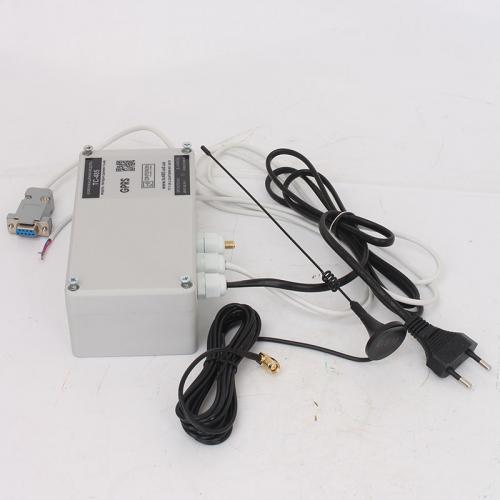

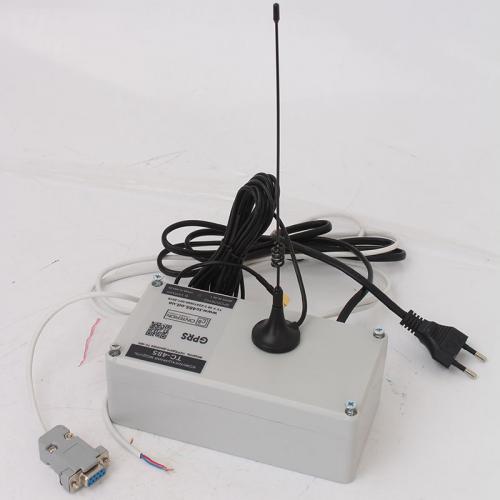

Модуль передачи данных ТС485 предназначен для передачи данных от контрольно-измерительного или другого оборудования поддерживающего стандартные протоколы RS 232 и RS-485 сетях GSM900/GSM1800.
Преимущества
- Оптически развязанный 485 интерфейс
- Пылевлагозащитное исполнение
- Классическая реализация передачи по физическому RS485
- Работа в широком диапазоне питающих напряжений
- Полнодуплексный интерфейс. Позволяет раскрыть все возможности SL7000
- Жесткий сторожевой таймер
- При подключении к ком порту компьютера, модуль служит преобразователем интерфейса (RS232 -> RS485)
- Разьем расширения позволяет подключать разнообразную периферию
- Основные режимы работы индицируются единственным светодиодом
- Микропроцессор производства Texas Instruments
Эксплуатация
Модуль предназначен для эксплуатации в районах с теплым, умеренным и холодным климатом в закрытых помещениях. Оптимальными условиями для использования являются:
- температура окружающей среды - 20…+55 ºС.
- относительная влажность – не более 98% при 20 ºС.
| Параметры | Значения |
| Стандарт передачи | GSM 900/1800 |
| Вид передачи | ДАННЫЕ или SMS |
| Скорость в GSM сети | 2400 / 4800 / 9600 бит/сек RLP |
| Интерфейс 485 (Гальванически развязан) |
RS-485 линии A и В, прием/передача RS-485 линии A и В, только передача |
| Интерфейс 232 | RS-232 4 линии RXD и 4 линии TXD |
| Скорость по интерфейсам | 0,3 – 19,2 кбит/сек |
| Длина звукового сообщения | 5 секунд |
| Питание для внешнего RS485 интерфейса | 9 Вольт. (Гальванически развязан) |
| Номинальный ток | 50 мА |
| Напряжение питания источника модема | 9 - 30 В |
| Напряжение питания источника модуля | 75 – 275 Вольт переменного тока 1 – 3 фазы |
| Потребляемая мощность | не более 5 Вт (в режиме передачи) |
Дискретные входы:
|
3 2 для “сухой контакт на землю” 1 для “Внешнее напряжение 7-24 вольта” |
| Габаритные размеры, мм | 170х108х40 |
| Масса | не более 0,5 кг |
Комплектация
- Модуль передачи данных TC485 - 1 шт,

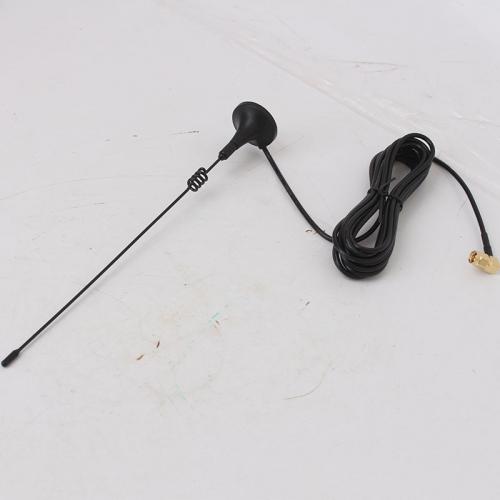

- GSM антенна 0-12дБ (определяется заказом) - 1 шт,
- Паспорт - 1 экз,
- Техническое описание и руководство по эксплуатации - 1 экз,
- Гарантийный талон на модуль Siemens TC35 - 1 шт,
Внимание! Sim карта не входит в комплект поставки.
Монтаж
Модуль TC485 должен устанавливаться с учетом влияния электромагнитных помех на модуль от сильноточного электрооборудования. Запрещается установка и работа модуля ближе 1м от сильноточных силовых кабелей, мощных электродвигателей, магнитных пускателей и т.д. При наличии указанных источников сильных электромагнитных помех пользователь должен принять дополнительные меры к ослаблению их влияния на модуль.
