Микропроцессорная газоаналитическая система СТМ-30

Сигнализатор СТМ-30 – это стационарный автоматический прибор непрерывного действия, который предназначен для обеспечения безопасности взрыво- и пожароопасных объектов химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, в воздухе рабочей зоны помещений и наружных установок которых возможно образование взрывоопасных концентраций горючих газов и паров.

СТМ-30 осуществляет непрерывный автоматический контроль довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны и выдачу сигнализации о превышении установленных пороговых значений, а также коммутацию внешних цепей при срабатывании сигнализации.

Область применения

в процессе нефте- и газодобычи, на нефте- и газопроводах;

• на объектах газовых хозяйств, в автомобильных хозяйствах, на заправках;
• на промышленных предприятиях (окрасочные участки, канализация, котельные);
• на производствах лаков и красок;
• на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.);
• на танкерах и других судах речных и морских пароходств.

Тип газоанализатора - стационарный.

Способ отбора пробы – диффузионный или принудительный, в зависимости от исполнения.

Принцип действия – термохимический.

Конструкционные особенности

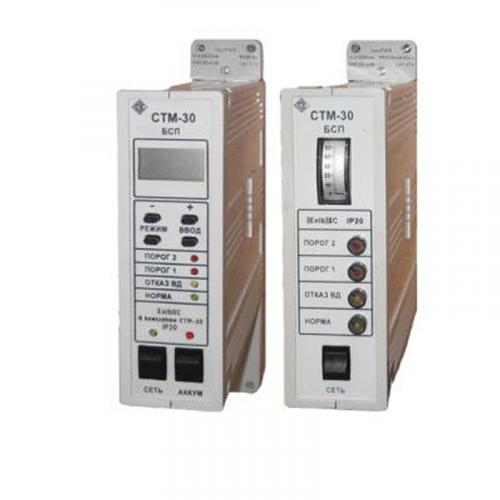

Конструктивно СТМ-30 состоит из блока сигнализации и питания (БСП), блока датчика (БД) и/или выносного датчика (ВД). Исполнения СТМ-30, СТМ-30-02, СТМ-30-04 и СТМ-30-06 также комплектуются блоком обработки информации БОИ, который позволяет осуществлять сбор информации с БСП других СТМ-30 (до 16 БСП на каждый БОИ), ее накопление, хранение и передачу в информационную систему по цифровому интерфейсу RS232 или RS485.

Особенности

• конструкция сигнализаторов позволяет объединять каналы в единые информационные системы до 99 БОИ (максимально – 1584 контроля);
• срок службы термохимического датчика – 3 года при отсутствии в контролируемой атмосфере каталитических ядов и агрессивных веществ;
• сигнализаторы относятся к взрывозащищенному оборудованию и имеют маркировку взрывозащиты:
  • [Exib]IIC – БСП сигнализаторов, предназначается для установки вне взрывоопасных зон;
  • 1ExibIICT6 Х – БД сигнализаторов СТМ-30, -01…-05, СТМ-30-50, -51, -53…-55, -57;
  • 1ExibdIICT 6 -  ВД сигнализаторов СТМ-30, -01…-05, СТМ-30-50, -51, -53…-55, -57;
  • 1ExibIICT3 X – БД сигнализаторов СТМ-30-06, -07, -52 и -56;
  • 1ExibIICT3 – ВД сигнализаторов СТМ-30-06, -07, -52 и -56.
• диапазон рабочих температур: для БСП и БОИ – от плюс 1 до плюс 50 оС, для БД и ВД – от минус 60 до плюс 150 оС (в зависимости от исполнения);
• степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды: БД, ВД – IP54, БОИ, БСП – IP20;
• межкалибровочный интервал – 6 месяцев;
• межповерочный интервал – 1 год;
• гарантийный срок – 18 месяцев для прибора, 12 месяцев для термохимического датчика. Исчисляется с даты отгрузки потребителю.

  Основные технические характеристики
  Характеристики	Значения	Примечание
  Диапазон измерения: - % НКПР - % об. (по метану)	0 - 50 0 - 2,5	для СТМ-30-30, СТМ-30-31
  Диапазон показаний: - % НКПР - % об. (по метану)	0 - 100 0 - 5,0	для СТМ-30-30, СТМ-30-31
  Стандартная установка порогов: - % НКПР - % об. (для СТМ-30-30, СТМ-30-31)	1-й     2-й 7        11 1        2	пороги регулируемые
  Основная абсолютная погрешность, % НКПР, не более: - для измерения     - для сигнализации	по метану ± 5 ± 0,25 % об.   ± 2,5 ± 0,1 % об.	для СТМ-30-30, СТМ-30-31     для СТМ-30-30, СТМ-30-31
  Время срабатывания сигнализации, с, не более	7	по уровню 0,6
  Выходной унифицированный сигнал, мА: - цифровой	4 - 20 RS232, RS485	нагрузка не более 500 Ом с БОИ
  Температура окружающей среды, °С: - для БСиП и БОИ - для блока датчика: - с цифровой индикацией   - без цифровой индикации - для выносного высокотемпературного датчика	от +1 до + 50   от -40 до +50 от -20 до +50 от -60 до +50 от +1 до +150	для СТМ-30-30, СТМ-30-31
  Срабатывание «сухих» контактов реле при срабатывании сигнализации: - предварительной - аварийной - неисправности	одна группа две группы одна группа
  Длина линии связи БСиП с блоком датчика, м, не более	1000	с R жилы не более 10 Ом
  Число проводников линии связи	3	2 с цифровой индикацией
  Питание сигнализатора СТМ-30, В: - переменное - резервное постоянное	220 24	модификация с цифровой индикацией
  Потребляемая сигнализатором мощность, В·А, не более	10
  Габаритные размеры СТМ30, мм: - блок сигнализации и питания (БСП) - блок обмена информации (БОИ) - блок датчика со встроенным датчиком - блок датчика с выносным датчиком - блок датчика с выносным высокотемпературным датчиком - датчик - блок датчика принудительный	303×56×230 303×117,5×230 183×106×100 183×106×100 183×106×100 64×72×35,5 260×106×100	масса, кг, не более: 1,9 2,2 1,5 1,5 1,5 0,4 2,5
  Срок службы сигнализатора СТМ-30, лет, не менее	10
