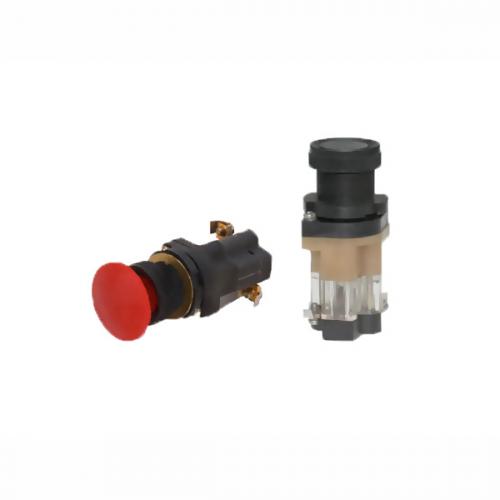

Кнопки КМЕ-5120, КМЕ-5121, КМЕ-5122 – коммутируют цепи сигнализации, питания и управления с напряжением постоянного тока до 440В и переменного тока до 660В, силой тока 0,1 - 1А. Кнопки выполняют функции включения, отключения или переключения 1-2 направлений цепи, с фиксацией и без фиксации положения.
Контактная группа кнопок может состоять из 1-го или 2-х замыкающих и из 1-го или 2-х размыкающих контактов в различном сочетании. Кнопки КМЕ имеют два типа управляющих элементов – толкатель или грибок. Цвета управляющего элемента – черный и красный. Для пылевлагозащиты в кнопках предусмотрены наружные и внутренние протекторы. Степень защиты - IP40 и IP54.
Крепятся кнопки путем фиксации в отверстии на панели при помощи резьбы. Монтаж проводников – под винт.

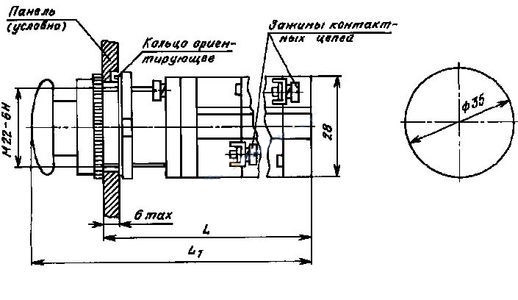

Рис.1 Схема габаритных размеров кнопки КМЕ-5120
|
Тип выключателя |
Размеры, мм |
Масса, кг |
||
|
Климатическое исполнение |
||||
|
L |
L1 |
У3, УХЛ3 |
Т3 |
|
|
КМЕ-5120 |
80 |
102 |
0,068 |
0,077 0.080 0.091 |
| КМЕ-5121 | 80 | 102 | 0.070 | |
| КМЕ-5122 | 95 | 117 | 0.081 | |
| Наименование | Управляющее устройство |
Количество контактных цепей |
Наличие дополнительных устройств | |
| Замык | Размык | |||
| КМЕ-5120 | грибовидный с самовозвратом | 2 | 0 | - |
| КМЕ-5121 | грибовидный с самовозвратом | 2 | 1 | - |
| КМЕ-5122 | грибовидный с самовозвратом | 2 | 2 | - |
| Род тока | постоянный | переменный |
| Номинальный ток | 0,1 А | 1 А |
| Номинальное напряжение | 440 В | 660 В |
| Частота включений | 1200 в час | 1200 в час |
Условное обозначение
КМЕ-5120
- КМЕ – Обозначение серии кнопочных выключателей.
- Х – Обозначение по виду управляющего элемента толкателя:
- 4 - толкатель цилиндрический с самовозвратом.
- 5 - толкатель грибовидный с самовозвратом.
- 6 - толкатель цилиндрический с фиксацией в нажатом положении.
- Х – Обозначение по наличию дополнительных устройств:
- 1 - дополнительное устройство отсутствует.
- 2 - наружный протектор.
- 5 - внутренний протектор.
- 1 – Число замыкающих контактов.
- 0 – Число размыкающих контактов.
- (красный) – Цвет головки толкателя.
