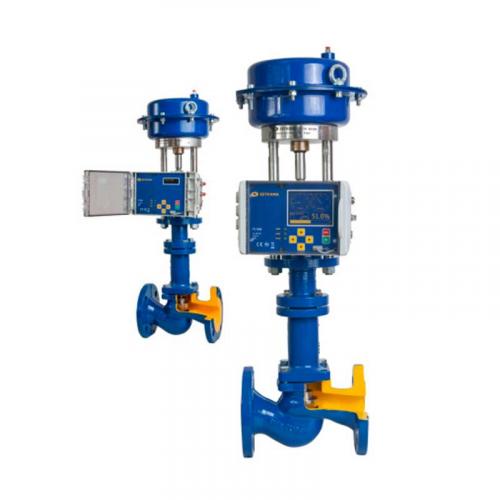

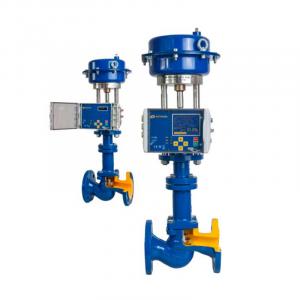

Клапаны сильфонные с пневмоприводом и позиционером арт. 236 ZETKAMA применяются для регулирования и ограничения расхода теплоносителя в системах отопления, хладоснабжения, кондиционирования и горячего водоснабжения. Предназначены для работы с промышленной водой, маслами, паром и сжатым воздухом.
Основные особенности:
- класс герметичности «A» согласно EN - 12266 - 1;
- экологически безопасен;
- собран и проверен согласно EN - 12266 - 1;
- фланцы согласно EN 1092-2;
- строительная длина EN 558 ряд 1;
- регулировка 50:1;
- равнопроцентная характеристика расхода.
Устройство клапана 236 ZETKAMA
| Артикул | 226А | 236С | 236F |
| Тип | 71 | 71 | 71 |
| Корпус | EN-GJL250 JS1040 | EN-GJS400-18-LT JS1025 | GP240GH 1.0619 |
| Кольцо клапана | X12Cr13 1.4006 | DN15-50 X12CR13 DN65-150 STELLIT | |
| Клапан | X20Cr13 1.4021 | ||
| Корпус с сильфоном | EN-GJL250 JS1040 | EN-GJS400-18-LT JS1025 | GP240GH 1.0619 |
| Сильфон | X6CrNiMoTi17-12-2 | ||
| Шток | X20Cr13 1.4021 | ||
| Верхняя часть корпуса | EN-GJL250 JS1040 | EN-GJS400-18-LT JS1025 | GP240GH 1.0619 |
| Позиционер | PZ5000 | ||
| Пневмопривод | SP280, SP530, SP1000 | ||
Размеры сильфонного клапана арт. 236 ZETKAMA
| DN | D | K | L | n x d | Н | ||
| мм | SP280 A=230 | SP530 A=330 | SP1000 A=474 | ||||
| 15 | 95 | 65 | 130 | 4x14 | 615 | - | - |
| 20 | 105 | 75 | 150 | 4x14 | 615 | - | - |
| 25 | 115 | 85 | 160 | 4x14 | 620 | - | - |
| 32 | 140 | 100 | 180 | 4x19 | 630 | - | - |
| 40 | 150 | 110 | 200 | 4x19 | 650 | - | - |
| 50 | 165 | 125 | 230 | 4x19 | 656 | 707 | - |
| 65 | 185 | 145 | 290 | 4x19 | 710 | 760 | 820 |
| 80 | 200 | 160 | 310 | 8x19 | 708 | 758 | 818 |
| 100 | 220 | 180 | 350 | 8x19 | 744 | 795 | 855 |
| 125 | 250 | 210 | 400 | 8x19 | 810 | 861 | 921 |
| 150 | 285 | 240 | 480 | 8x23 | 832 | 883 | 943 |
| Артикул | Материал корпуса | Номинальное давление | Номинальный диаметр | Максимальная температура |
|---|---|---|---|---|
| 236A | серый чугун | 1,6 МПа | DN 15-150 | 300°C |
| 236C | серый чугун | 1,6 МПа / 2,5 МПа | DN 15-150 | 350°C |
| 236F | сталь | 4,0 МПа | DN 15-150 | 400°C |
