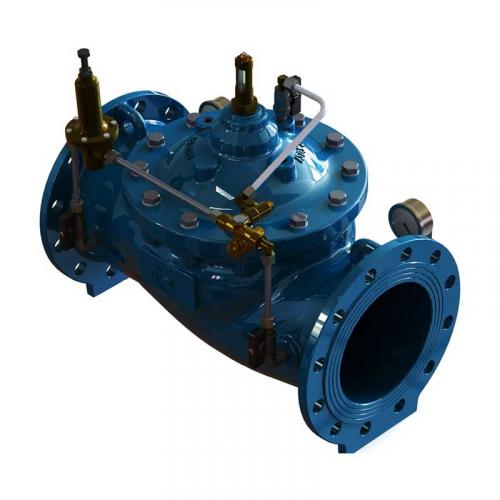

- Артикул: Клапан редукционный арт. М3200, М2200 T.I.S.
- Категория: Клапана
- Производитель: Етна-Трейд
-
Цена: По запросу
в том числе 20% НДС
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет
Клапан редукционный арт. М3200, М2200 T.I.S. поддерживающий давление “до себя” предназначен для поддержания давления до себя, удерживания давления на входе, сбрасывания избытка. Клапан, установленный на распределительной линии, поддерживает входное давление, не позволяя давлению падать ниже необходимой отметки.
Регулировка
Давление перед клапаном регулируется с помощью винта на крышке пилотного клапана (5). Для того, чтобы увеличить давление на выходе необходимо повернуть его по часовой стрелке и, наоборот, для того, чтобы уменьшить давление следует повернуть его против часовой стрелки. Выполняйте данные указания, поворачивая винт на несколько градусов, ждите пока клапан не найдет новую точку равновесия. Управляя винтом регулятора расхода возможно понижать (скручивать) и увеличивать (раскручивать) скорость работы клапана.
Устройство клапана М3200, М2200 T.I.S.
| Наименование деталей | |
| 1 | кран шаровый |
| 2 | фильтр |
| 3 | калиброванный наконечник |
| 4 | игольчатый клапан |
| 5 | пилотный клапан-редукция для поддержания давления |
| 6 | индикатор положения с краном Маевского |
| 7 | 3-ходовой клапан |
| 8 | манометр |
| Артикул | Номинальное давление | Номинальный диаметр | Максимальная температура |
|---|---|---|---|
| М3200 | 1,0 / 1,6 МПа | DN 50-800 | 70°C |
| М2200 | 2,5 МПа | DN 50-800 | 70°C |
