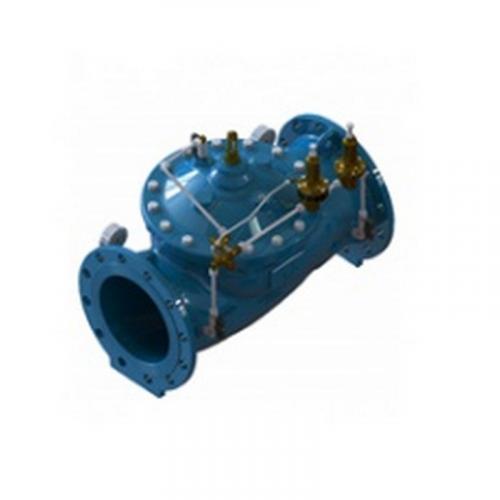

- Артикул: Клапан редукционный арт. М3120, М2120 T.I.S.
- Категория: Клапана
- Производитель: Етна-Трейд
-
Цена: По запросу
в том числе 20% НДС
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет
Клапан редукционный арт. М3120, М2120 T.I.S. поддерживающий давление “после себя” редуцируют высокое давление на входе до постоянного, пониженного давления на выходе. Регулируемый, по умолчанию открытый, пилотный клапан (6) реагирует на изменения давления ниже по течению, для поддержания заданного давления на выходе. Если давление на входе упадет ниже заданного значения, контроль берёт на себя пилотный клапан поддержания давления.
Регулировка
Давление на выходе регулируется с помощью винта на крышке пилотного клапана (6). Для того, чтобы увеличить давление необходимо повернуть его по часовой стрелке и, наоборот, для того, чтобы уменьшить давление следует повернуть его против часовой стрелки. Выполняйте данные указания, поворачивая винт на несколько градусов, ждите пока клапан не найдет новую точку равновесия. Функция поддержания давления регулируется с помощью винта в верхней части пилотного клапана для поддержания давления (5). Для того, чтобы увеличить давление необходимо повернуть его по часовой стрелке и, наоборот, для того, чтобы уменьшить давление следует повернуть его против часовой стрелки. Выполняйте данные указания, поворачивая винт на несколько градусов, ждите пока клапан не найдет новую точку равновесия. Управляя винтом игольчатого клапана (А) возможно понижать (скручивать) и увеличивать (раскручивать) скорость работы клапана.
Устройство клапана М3120, М2120 T.I.S.
| Наименование деталей | |
| 1 | кран шаровый |
| 2 | фильтр |
| 3 | калиброванный наконечник |
| 4 | игольчатый клапан |
| 5 | пилотный клапан для поддержания давления |
| 6 | редукционный пилотный клапан |
| 7 | 3-ходовой кран |
| Артикул | Материал | Номинальное давление | Диаметр | Предел рабочей температуры |
|---|---|---|---|---|
| М3120 | GJS 400 | 1,0; 1,6 МПа | 50-800 мм | +70°C |
| М2120 | GJS 400 | 2,5 МП | 50-800 мм | +70°C |
