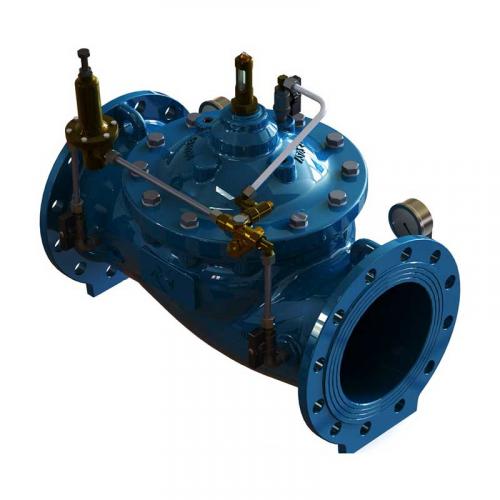

- Артикул: Клапан редукционный арт. М3100, М2100 T.I.S.
- Категория: Клапана
- Производитель: Етна-Трейд
-
Цена: По запросу
в том числе 20% НДС
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет
Клапан редукционный арт. М3100, М2100 T.I.S. регулирующий давление “после себя” предназначен для автоматического уменьшения давления на выходе, которое остаётся постоянным, в независимости от изменений потока и/или изменений давления на входе. Давление на выходе остаётся под контролем, даже если поток находится на нулевой от метке.
Регулировка
Давление на выходе регулируется с помощью винта на крышке клапана (5). Для того, чтобы увеличить давление на выходе необходимо повернуть его по часовой стрелке и, наоборот, для того, чтобы уменьшить давление следует повернуть его против часовой стрелки. Выполняйте данные указания, поворачивая винт на несколько градусов, ждите пока клапан не найдет новую точку равновесия. Управляя винтом регулятора расхода (4) возможно понижать (скручивать) и увеличивать (раскручивать) скорость работы клапана.
Устройство клапана М3100, М2100 T.I.S.
| Наименование деталей | |
| 1 | кран шаровый |
| 2 | фильтр |
| 3 | калиброванный наконечник |
| 4 | игольчатый клапан |
| 5 | клапан-пилот |
| 6 | индикатор положения с краном Маевского |
| 7 | 3-ходовой кран |
| 8 | манометр |
| Артикул | Номинальное давление | Номинальный диаметр | Максимальная температура |
|---|---|---|---|
| М3100 | 1,0 / 1,6 МПа | DN 50-300 | 70°C |
| М2100 | 2,5 МПа | DN 50-800 | 70°C |
