- Артикул: Клапан предохранительный резьбовой арт. 781 Armak-ZETKAMA
- Категория: Клапана
- Производитель: Етна-Трейд
-
Цена: По запросу
в том числе 20% НДС
На складе в Москве
info@pneumoplus.com (для заявок)
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет
Клапан предохранительный резьбовой арт. 781 Armak-ZETKAMA предназначен для воздуха, водяного пара, воды и других нейтральных газов и паров.
Основные особенности:
- бесшумной работой клапана;
- повышенной герметичностью закрытия;
- защитой пружины от влияния рабочего агента (агент не проникает в камеру пружины);
- защитой уплотняющей поверхности тарелки от осаждения камня (когда агентом является промышленная и питьевая вода) и от мелкого механического загрязнения.
Примечания
- В случае образования конденсата в самом низком месте выдувной установки следует предвидеть обезвоживание.
- Клапаны необходимо монтировать в вертикальном положении.
| Артикул | Номинальный диаметр | Коэффициенты истечения | Максимальная температура | ||
| для паров и газов α | |||||
| 781 | 10х15 до 25х25 | b1 =0,1 бар | b1 =10% | ||
| 0,3≤р<0,5 | 0,5≤р<1,5 бар | 1,5≤р<16 бар | 200°C | ||
| 0,19 | 0,20 | 0,25 | |||

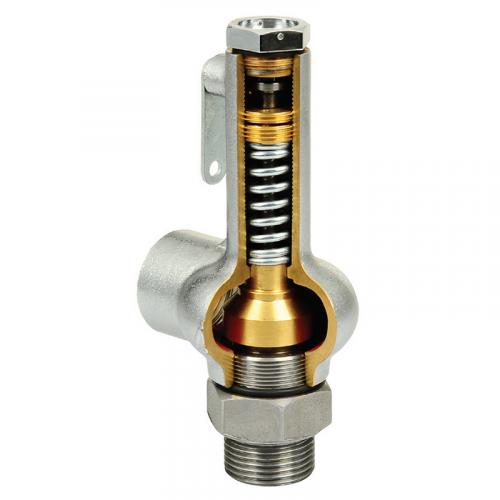

Устройство и размеры клапана арт. 781 Armak-ZETKAMA
| Наименование детали | Материал | |
| Корпус | CuZn39Pb2 | |
| Сопло | X39CrMo17-1 | |
| Тарелка | X39CrMo17-1 | |
| Колокол | CuZn40Pb2 | |
| Стержень | X20Cr13 | |
| Пружина | В1 | |
| DN | Седло | Вход | Выход | Длина конструкции | Высота конструкции | Гексагон | Давление начала открывания | Вес | |||||
| Проход | Сечение | ||||||||||||
| d1 × d2 | d0 | A | G | a | G1 | b | S1 | S2 | H | S | мин. | макс. | |
| мм | мм² | кал | мм | кал | мм | мм | бар | кг | |||||
| 10×15 | 10 | 78,5 | 3/8 | 12 | 1/2 | 9 | 35 | 41 | 144 | 27 | 0,3 | 16 | 0,67 |
| 15×15 | 12 | 113 | 1/2 | 13 | 1/2 | 9 | 35 | 44 | 147 | 27 | 0,3 | 16 | 0,71 |
| 20×20 | 16 | 201 | 3/4 | 15 | 3/4 | 13 | 40 | 52 | 155 | 32 | 0,3 | 16 | 0,86 |
| 25×25 | 20 | 314 | 1 | 18 | 1 | 14 | 50 | 59 | 162 | 41 | 0,3 | 10 | 1,20 |
| DN | Диапазоны давлений [бар] |
| 10×15 | 0,3...0,5; 0,5...1,6; 1,5...2,8; 2,7...4,7; 4,5...9,0; 8,5...16 |
| 15×15 | 0,3...0,5; 0,5...1,4; 1,2...2,5; 2,4...4,7; 4,5...16 |
| 20×20 | 0,3...0,5; 0,5...1,5; 1,4...3,3; 3,2...7,0; 6,8...16 |
| 25×25 | 0,3...0,5; 0,5...1,0; 0,9...1,6; 1,5...2,3; |
В случае, если требуемое давление начала открывания находится в обох соседних диапазонах давления, следует применить клапан с пружиной высшего диапазона.
