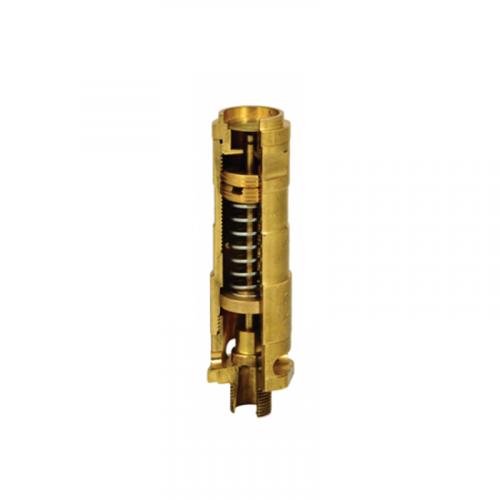

Клапан предохранительный арт. 782 Armak-ZETKAMA предназначен для воздуха, водяного пара, воды и других нейтральных газов и паров.
Основные особенности:
- бесшумной работой клапана;
- повышенной герметичностью закрытия;
- защитой пружины от влияния рабочего агента (агент не проникает в камеру пружины);
- защитой уплотняющей поверхности тарелки от осаждения камня (когда агентом является промышленная и питьевая вода) и от мелкого механического загрязнения.
Примечания
- В случае образования конденсата в самом низком месте выдувной установки следует предвидеть обезвоживание.
- Клапаны необходимо монтировать в вертикальном положении.
| Артикул | Рабочая среда | Номинальный диаметр | Коэффициенты истечения | Максимальная температура |
| для паров и газов α | ||||
| b1 =10% | ||||
| 782 | воздух, водяной пар, вода и другие нейтральные газы и пары | 10 | 0,65 | 120°C |
| 15 | 0,65 | |||
| 20 | 0,65 | |||
| 25 | 0,57 |
Устройство и размеры клапана 782 Armak-ZETKAMA
| Артикул | 782 | |
| 1 | Сопло | CuZn40Pb2 |
| 2 | Колпак | CuZn40Pb2 |
| 3 | Тарелка | CuZn40Pb2/EPDM |
| 4 | Стержень | CuZn40Pb2 |
| 5 | Тарелка пружины | CuZn40Pb2 |
| 6 | Регулирующая гайка | CuZn40Pb2 |
| 7 | Верхняя гайка | CuZn40Pb2 |
| 8 | Пружина | CuZn40Pb2 |
| DN | Седло | Вход | Высота конструкции | Ширина конструкции | Давление начала открывания | Вес | |||
| Проход | Сечение | ||||||||
| d0 | A | G | a | H | S | мин. | макс. | ||
| мм | мм | мм² | кал | мм | мм | бар | кг | ||
| 10 | 10 | 78,5 | 3/8 | 13 | 120 | 32 | 1,1 | 25 | 0,415 |
| 15 | 12 | 113 | 1/2 | 13 | 120 | 32 | 1,1 | 22 | 0,415 |
| 20 | 16 | 201 | 3/4 | 15 | 122 | 34 | 0,7 | 20 | 0,435 |
| 25 | 20 | 314 | 1 | 17 | 128 | 42 | 0,7 | 16 | 0,460 |
В случае, если требуемое давление начала открывания находится в обоих соседних диапазонах давления, следует применить клапан с пружиной высшего диапазона.
