Клапан предохранительный арт.775 Armak-ZETKAMA предназначен для воздуха, водяного пара, воды и других нейтральных газов и паров.
Основные особенности:
- бесшумной работой клапана;
- повышенной герметичностью закрытия;
- защитой пружины от влияния рабочего агента (агент не проникает в камеру пружины);
- защитой уплотняющей поверхности тарелки от осаждения камня (когда агентом является промышленная и питьевая вода) и от мелкого механического загрязнения.
Примечания
- В случае образования конденсата в самом низком месте выдувной установки следует предвидеть обезвоживание.
- Клапаны необходимо монтировать в вертикальном положении.
| Артикул | Рабочая среда | Номинальный диаметр | Коэффициенты истечения | Максимальная температура | |
| для паров и газов α | |||||
| Диапазон давлений | b1 =10% | ||||
| 775 | воздух, водяной пар, вода и другие нейтральные газы и пары | 20х32 | 1,5≤р<2,5 | 0,73 | 120°C |
| 2,5≤р<16 | 0,78 | ||||
| 25х40 | 1,5≤р<2,3 | 0,73 | |||
| 2,3≤р<16 | 0,78 | ||||
| 32х50 | 1,5≤р<1,9 | 0,71 | |||
| 1,9≤р<3,5 | 0,76 | ||||
| 3,5≤р<16 | 0,78 | ||||

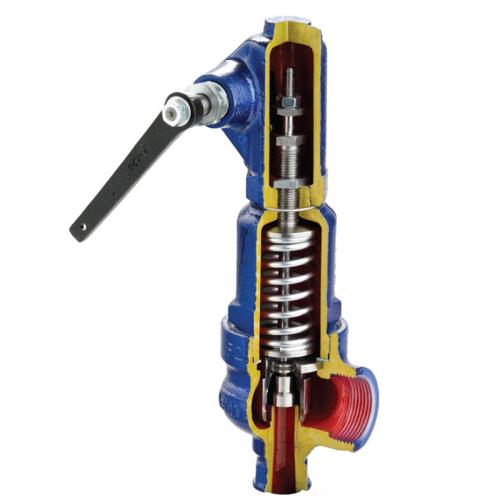

Устройство и размеры клапана 775 Armak-ZETKAMA
| Наименование детали | Материалы | Примечания | |
| корпус | EN-GJMW-400-5 | ||
| седло | X39CrMo17-1 | от DN 125 GP240GH | |
| тарелка | X39CrMo17-1 | от DN 200 GXCrNi19-10 | |
| колокол* | X20Cr13 | от DN 200 GP240GH | |
| колпак | EN-GJMW-400-5 | ||
| стержень | X20Cr13 | “WM” X17CrNi16-2 | |
| капюшон | EN-GJS-400-15 | от DN 200 GP240GH | |
| пружина | BI/51CrV4 | ||
- * Для DN 32x50 исполнение из материала X17CrNi16-2.
| DN | Седло | Вход | Выход | Длина конструкции | Высота конструкции | Давление начала открывания | Вес | |||||
| Проход | Сечение | |||||||||||
| d1 x d2 | d0 | A | G | a | G1 | b | S1 | S2 | H | мин. | макс. | |
| мм | мм2 | кал | мм | кал | мм | мм | бар | кг | ||||
| 20×32 | 16 | 201 | 3/4 | 15 | 11/4 | 18 | 50 | 71 | 275 | 1,5 | 16 | 3.0 |
| 25×40 | 20 | 314 | 1 | 18 | 11/2 | 20 | 54 | 80 | 320 | 1,5 | 16 | 4.2 |
| 32×50 | 25 | 491 | 11/4 | 19 | 2 | 22 | 65 | 88 | 357 | 1,5 | 16 | 5.4 |
| DN | Диапазоны давлений [бар] |
| 20x32 | 1,5...2,6; 2,5...3,7; 3,6...5,0; 4,8...6,4; 6,0...8,0; 7,6...10,5; 10...12,5; 12...16 |
| 25x40 | 1,5...2,4; 2,3...3,6; 3,5...4,7; 4,4...8,0; 7,5...12; 11,5...16 |
| 32x50 | 1,5...2,0; 1,9...3,6; 3,5...6,0; 5,5...8,0; 7,5...12; 11,5...16 |
