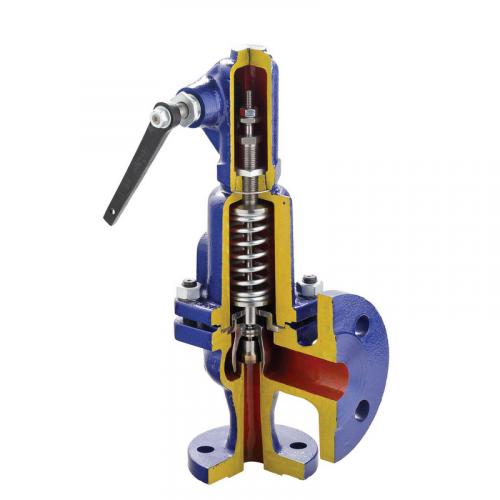

Name: Клапан предохранительный арт.630 Armak-ZETKAMA
Brand: Етна-Трейд
SKU: Клапан предохранительный арт.630 Armak-ZETKAMA
Availability: InStock

Артикул: Клапан предохранительный арт.630 Armak-ZETKAMA
Категория: Клапана
Производитель: Етна-Трейд

Цена: По запросу

в том числе 20% НДС

На складе в Москве

Написать в WhatsApp

info@pneumoplus.com (для заявок)

Доставка

при оплате сегодня (13.10.26):

Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
Регионы РФ:
- - от 2 дней
* со склада транспортной компании
** обсуждается с менеджером

Оплата

- безналичный расчет

Клапан предохранительный арт.630 Armak-ZETKAMA предназначен для воздуха, водяного пара, воды и других нейтральных газов, паров и жидкостей.

Основные особенности:

бесшумной работой клапана;
повышенной герметичностью закрытия;
защитой пружины от влияния рабочего агента (агент не проникает в камеру пружины);
защитой уплотняющей поверхности тарелки от осаждения камня (когда агентом является промышленная и питьевая вода) и от мелкого механического загрязнения.

В случае образования конденсата в самом низком месте выдувной установки следует предвидеть обезвоживание.

Клапаны необходимо монтировать в вертикальном положении.

Размеры клапанов 630 Armak-ZETKAMA (материал корпуса A и F)

Размеры клапанов 630 Armak-ZETKAMA (материал корпуса A и F)

Материал корпуса A
DN	d0	A	D1	S1	D2	S2	H	тип 01-1, 02-1, 03-1, 04-1, 05-1, 07-1, 08-1		тип 01-4, 02-4, 05-4, 07-4		тип 01-2(3), 02-2(3), 03-2(3), 04-2(3), 05-2(3), 06-2(3), 07-2(3), 08-2(3),		Вес
								Давление открытия		Давление открытия		Давление открытия
								мин	макс	мин	макс	мин	макс
d1 × d2	мм	мм²	мм					бар						кг
20×32	16	201	105	140	85	95	345	0,45	16*	0,45	10	1	16	6,5
25×40	20	314	115	150	95	105	395	0,45	16*	0,45	10	1	16	9,0
32×50	25	491	140	165	100	110	420	0,45	16*	0,45	10	1	16	13,0
40×65	32	804	150	185	115	130	495	0,45	16*	0,45	10	1	16	19,0
50×80	40	1257	165	200	125	145	550	0,45	16*	0,45	10	1	16	25,0
65×100	50	1964	185	220	140	150	660	0,45	16*	0,45	10	1	16	37,0
80×125	63	3117	200	250	155	170	710	0,45	16*	0,45	10	1	16	52,0
100×150	77	4657	220	285	175	180	810	0,45	16*	0,45	10	1	16	77,0
125×200	93	6793	250	340	215	220	860	0,45	12,5*	-	-	-	-	90,0
150×250	110	9503	285	395	225	245	990	0,45	10	-	-	-	-	140,0

Материал корпуса F
DN	d0	A	D1	S1	D2	S2	H	тип 01-1, 02-1, 03-1, 04-1, 05-1, 07-1, 08-1		тип 01-2(3), 02-2(3), 03-2(3), 04-2(3), 05-2(3), 06-2(3), 07-2(3), 08-2(3)		Вес
								Давление открытия		Давление открытия
								мин	макс	мин	макс
d1 × d2	мм	мм²	мм					бар				кг
20×32	16	201	105	140	85	95	345	0,45	40	1	40	8,0
25×40	20	314	115	150	95	105	395	0,45	40	1	40	10,0
32×50	25	491	140	165	100	110	420	0,45	40	1	40	14,0
40×65	32	804	150	185	115	130	495	0,45	32	1	32	20,0
50×80	40	1257	165	200	125	145	550	0,45	32	1	32	27,0
65×100	50	1964	185	220	140	150	660	0,45	32	1	32	39,0
80×125	63	3117	200	250	155	170	710	0,45	25	1	25	55,0
100×150	77	4657	235	285	175	180	810	0,45	20	1	20	82,0
125×200	93	6793	270	340	215	220	860	0,45	12,5	-	-	100,0

Размеры клапанов арт. 630 Armak-ZETKAMA (F исполнение 01-1, 02-1, 03-1, 04-1 (ex. 6303))

Размеры фланцевых клапанов арт. 630 Armak-ZETKAMA (F исполнение 01-1, 02-1, 03-1, 04-1 (ex. 6303))

Материал корпуса F исполнение 01-1, 02-1, 03-1, 04-1 (ex. 6303)
DN	do	A	D1			D2			S1	S2	H	H со вставкой	Давление открытия		Вес
DN	do	A	PN 25		PN63	PN 10	PN25	PN40	S1	S2	H	H со вставкой	мин	мин	Вес
d1 × d2	мм	мм²	мм										бар		кг
20×32	16	201	105		130	-	140		95	110	400	470	38	62	12,0
25×40	20	314	115		140	-	150		100	110	420	495	38	62	14,0
32×50	25	491	140		155	-	165		110	115	475	560	38	62	20,0
40×65	32	804	150		170	-	185		130	140	535	640	30	50	28,0
50×80	40	1257	165		180	-	200		145	150	650	760	30	50	40,0
65×100	50	1964	185		205	-	235		155	160	685	815	30	50	50,0
80×125	63	3117	200		215	-	270		190	180	790	935	23	40	80,0
100×150	77	4654	235		250	-	300		210	200	940	-***	18	32	130,0
125×200	93	6793	270		295	340	360	-	215	220	980	-***	12	25	150,0
150×250	110	9503	300		-	405**	-	-	225	245	1020	-***	9,5	16	180,0
200×300	155	18870	360	-	-	445	-	-	265	290	1210	-***	0,45	10	300,0
300×400	220	38010	485	-	-	565	-	-	335	370	1480	-***	0,3	7	470,0
400×500	280	61575	620	-		670	-	-	375	415	1650	-***	0,25	4,5	550,0

Примечания

*ex. 6303 – от DN 125 GP240GH
**ex. 6303 – от DN 200 GX5CrNi19-10
***ex. 6303 – от DN 200 GP240GH.
**** для температуры ниже -10°С – сопло входное из материала P3555.

Технические характеристики
Артикул	Ех. индекс	Рабочая среда	Материал корпуса	Номинальное давление	Номинальный диаметр	Максимальная температура
630A	6301 6301.11А	воздух, водяной пар, вода и другие нейтральные газы и пары	серый чугун	1,6 МПа	DN 20-150	300°C
630F	6302 6302.11А	воздух, водяной пар, вода и другие нейтральные газы и пары	литая сталь	4,0 МПа	DN 20-150	400°C
630F	6303 6303.11А	воздух, водяной пар, вода и другие нейтральные газы и пары	литая сталь	6,3 МПа	DN 20-400	400°C
