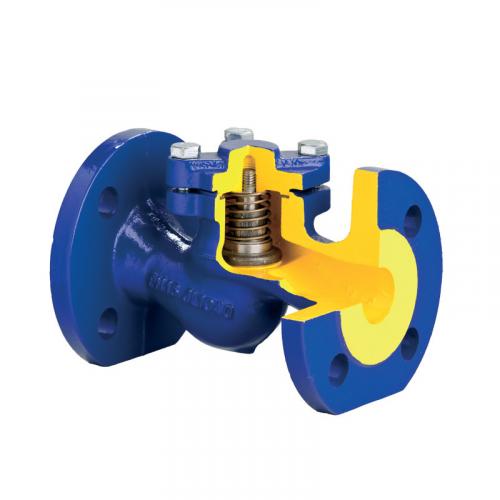

- Артикул: Клапан обратный подъемный фланцевый арт. 287 ZETKAMA
- Категория: Клапана
- Производитель: Етна-Трейд
-
Цена: По запросу
в том числе 20% НДС
На складе в Москве
info@pneumoplus.com (для заявок)
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет
Клапан обратный подъемный фланцевый арт. 287 ZETKAMA применяется для пропуска рабочей среды в одном направлении, а также предотвращает течение обратного потока. Клапан работает с промышленной горячей и холодной водой, паром, воздухом и химически нейтральными агентами.
Размеры обратного клапана 287 ZETKAMA
| DN | PN 1,6 | PN 1,6 | PN 2,5 | PN 4,0 | PN 1,6 PN 2,5 | PN 4,0 | A, C | F | |||||||||||
| PN 2.5 | |||||||||||||||||||
| PN 4.0 | |||||||||||||||||||
| L | D | d | K | nxdo | D | d | K | nxdo | D | d | K | nxdo | h | H | h | H | Вес | ||
| мм | кг | ||||||||||||||||||
| 15 | 130 | 95 | 46 | 65 | 4х14 | 95 | 46 | 65 | 4х14 | 95 | 45 | 65 | 4х14 | 5 | 56 | 6 | 75 | 2,1 | 3,5 |
| 20 | 150 | 105 | 56 | 75 | 4х14 | 105 | 56 | 75 | 4х14 | 105 | 58 | 75 | 4х14 | 5 | 56 | 6 | 75 | 2,7 | 4,5 |
| 25 | 160 | 115 | 65 | 85 | 4х14 | 115 | 65 | 85 | 4х14 | 115 | 68 | 85 | 4х14 | 8 | 67 | 6 | 75 | 3,8 | 5,5 |
| 32 | 180 | 140 | 76 | 100 | 4х19 | 140 | 76 | 100 | 4х19 | 140 | 78 | 100 | 4х18 | 8 | 76 | 10 | 91 | 5,5 | 8,0 |
| 40 | 200 | 150 | 84 | 110 | 4х19 | 150 | 84 | 110 | 4х19 | 150 | 88 | 110 | 4х18 | 11 | 89 | 10 | 91 | 7,4 | 11,0 |
| 50 | 230 | 165 | 99 | 125 | 4х19 | 165 | 99 | 125 | 4х19 | 165 | 102 | 125 | 4х18 | 14 | 96 | 16,5 | 124 | 9,5 | 14,0 |
| 65 | 290 | 185 | 118 | 145 | 4х19 | 185 | 118 | 145 | 8х19 | 185 | 122 | 145 | 8х18 | 17 | 104 | 16,5 | 125 | 15,0 | 23,0 |
| 80 | 310 | 200 | 132 | 160 | 8х19 | 200 | 132 | 160 | 8х19 | 200 | 138 | 16 | 8х18 | 21 | 124 | 25 | 175 | 20,0 | 30,0 |
| 100 | 350 | 220 | 156 | 180 | 8х19 | 235 | 156 | 190 | 8х23 | 235 | 162 | 190 | 8х22 | 25 | 161 | 25 | 175 | 29,0 | 47,0 |
| 125 | 400 | 250 | 184 | 210 | 8х19 | 270 | 184 | 220 | 8х28 | 270 | 188 | 230 | 8х26 | 32 | 174 | 40 | 260 | 41,0 | 70,0 |
| 150 | 480 | 285 | 211 | 240 | 8х23 | 300 | 211 | 250 | 8х28 | 300 | 218 | 250 | 8х26 | 38 | 197 | 40 | 260 | 66,0 | 96,0 |
| 200 | 600 | 340 | 266 | 295 | 12х23 | 360 | 274 | 310 | 12х28 | 375 | 285 | 3220 | 12х30 | 50 | 248 | 50 | 270 | 111 | 100 |
| 250 | 730 | 405 | 319 | 355 | 12х28 | - | - | - | - | - | - | - | - | 65 | 295 | - | - | 196 | - |
| 300 | 850 | 460 | 370 | 410 | 12х28 | - | - | - | - | - | - | - | - | 95 | 315 | - | - | 302 | - |
| Артикул | Материал корпуса | Номинальное давление | Номинальный диаметр | Максимальная температура |
|---|---|---|---|---|
| 287A | серый чугун | 1,6 МПа | DN 15-300 | 300°C |
| 287C | ковкий чугун | 2,5 МПа | DN 15-200 | 350°C |
| 287F | сталь | 4,0 МПа | DN 15-250 | 400°C |
