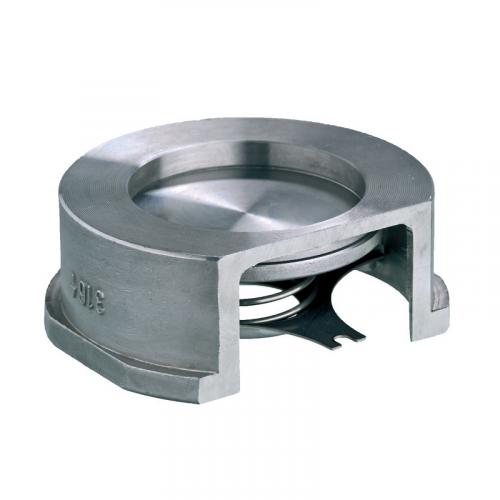

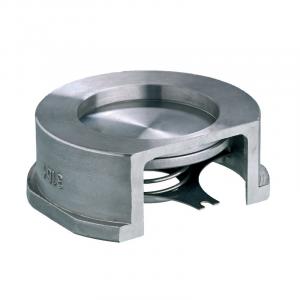

Клапан обратный дисковый межфланцевый арт. 275 ZETKAMA применяется для пропуска рабочей среды в одном направлении и предотвращает течение обратного потока.
Область применения
Предназначен для работы с промышленной холодной и горячей водой, паром, воздухом и другими агентами.
Основные особенности:
- высокая степень прилегания;
- внутренняя конструкция не требует ухода;
- компактные габаритные размеры.
Устройство обратного клапана арт. 275 ZETKAMA
| Артикул | 275I | ||
| Тип | 51 | ||
| 1 | Корпус | G-X6CrNiMo 18 10 | |
| 2 | Закрывающий диск | X3CrNiMo 17-13-3 | |
| 3 | Шайба отцентровывающая | G-X6CrNiMo 18 10 | |
| 4 | Закрывающая пружина | X3CrNiMo 17-13-3 | |
Размеры клапана арт. 275 ZETKAMA
| DN | Арт. 275I | ||||||
| G | d | D | F | W | L | Вес | |
| мм | " | мм | кг | ||||
| 15 | 1/2 | 15 | 43 | 53 | 43 | 16 | 0.1 |
| 20 | 3/4 | 20 | 53 | 63 | 53 | 19 | 0.16 |
| 25 | 1 | 25 | 63 | 173 | 63 | 22 | 0.28 |
| 32 | 1 1/4 | 30 | 75 | 84 | 75 | 28 | 0.52 |
| 40 | 1 1/2 | 38 | 80 | 94 | 80 | 32 | 0.7 |
| 50 | 2 | 47 | 95 | 107 | 95 | 40 | 1.1 |
| 65 | 2 1/2 | 62 | 115 | 126 | 115 | 46 | 1.58 |
| 80 | 3 | 77 | 131 | 145 | 131 | 50 | 1.78 |
| 100 | 4 | 95 | 150 | 164 | 150 | 60 | 3.3 |
| 125 | 5 | 119 | 180 | 190.5 | 190.5 | 90 | 8 |
| 150 | 6 | 141 | 209 | 219 | 219 | 106 | 12 |
| 200 | 8 | 190 | 272 | 282 | 282 | 140 | 22 |
| 250 | 10 | 225 | 317 | 317 | 317 | 145 | 35 |
| 300 | 12 | 280 | 369 | 380 | 380 | 160 | 45 |
| Артикул | Материал корпуса | Номинальное давление | Номинальный диаметр | Максимальная температура |
|---|---|---|---|---|
| 275I | нержавеющая сталь | 4,0 МПа | DN 15-300 | 300°C |
