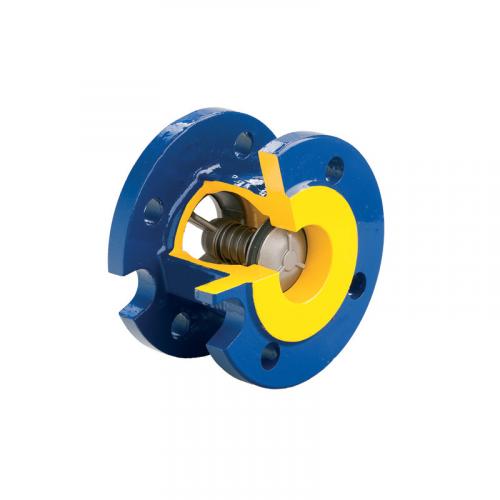

- Артикул: Клапан обратный чугунный фланцевый прямой арт. 402 ZETKAMA
- Категория: Клапана
- Производитель: Етна-Трейд
-
Цена: По запросу
в том числе 20% НДС
На складе в Москве
info@pneumoplus.com (для заявок)
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет
Клапан обратный чугунный фланцевый прямой арт. 402 ZETKAMA применяется в системах водоснабжения (в т.ч. питьевого), отопления, кондиционирования, сжатого воздуха, пищевой промышленности.
Основные особенности:
- повышенная пропускная способность;
- герметичность и надежность клапана при длительной эксплуатации;
- возможность монтажа как в горизонтальном, так и в вертикальном положении.
Устройство обратного клапана арт. 402 ZETKAMA
| Артикул | 402А | |
| Тип | 52 | |
| Корпус | EN-GJL-250 JL 1040 | |
| Направляющая (DN 50-100) | латунь G/CuZn40Pb2 | |
| Направляющая (DN 125-250) | EN-GJL-250 JL 1040 | |
| Закрывающий механизм (DN 50-100) | латунь G/CuZn40Pb2 | |
| Закрывающий механизм (DN 125-250) | EN-GJL-250 JL 1040 | |
| Направляющая штока (DN 125-250) | латунь P/CuZn40Pb2 | |
| Седло штока (DN 125-250) | латунь P/CuZn40Pb2 | |
| Пружина | AISI 302 | |
| Прокладка | NBR | |
| Шестигранный болт | AISI 316 | |
| Клапан для спуска с прокладкой | латунь / NBR | |
Размеры клапана 402 ZETKAMA
| DN | Ø | Ø1 | Hole Ø1 | A | A1 | C | D | D1 | E | L | L1 | Kvs | Вес |
| мм | м3/ч | кг | |||||||||||
| 50 | 50 | 50 | 6 | 100 | 140 | 165 | 111 | 62 | 156 | 80 | 85 | 90 | 5.6 |
| 65 | 65 | 64 | 6 | 120 | 167 | 185 | 131 | 81 | 176 | 100 | 85 | 138 | 7.6 |
| 80 | 80 | 64 | 6 | 140 | 177 | 200 | 148 | 93 | 202 | 120 | 105 | 228 | 9.8 |
| 100 | 100 | 80 | 6 | 170 | 208 | 220 | 168 | 117 | 212 | 150 | 118 | 354 | 13.8 |
| 125 | 125 | - | 6 | 200 | - | 250 | 198 | - | 242 | 175 | - | 486 | 20.6 |
| 150 | 150 | - | 6 | 230 | - | 285 | 222 | - | 276 | 200 | - | 603 | 28.6 |
| 200 | 200 | - | 6 | 300 | - | 340 | 278 | - | 332 | 250 | - | 1080 | 48.6 |
| 250 | 250 | - | 6 | 370 | - | 405 | 329 | - | 385 | 300 | - | 1770 | 81.4 |
| Артикул | Материал корпуса | Номинальное давление | Номинальный диаметр | Максимальнаятемпература |
|---|---|---|---|---|
| 402А | серый чугун | 1,6 МПа | DN 50-200 | 100°C |
| 402А | серый чугун | 1,0 МПа | DN 250 | 100°C |
