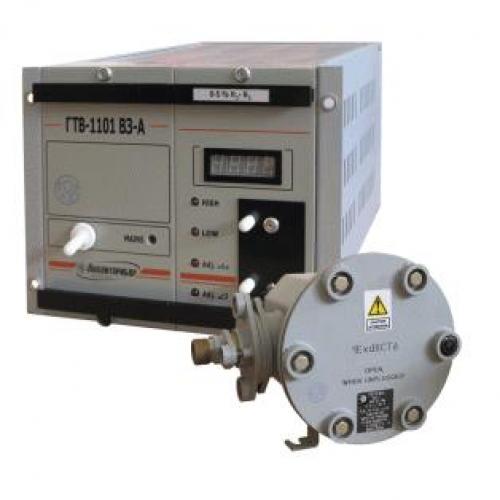

Газоанализатор «ГТВ-1101ВЗ-А» предназначается для постоянного автоматического измерения концентрации водорода в воздухе и в азоте.
Область применения
- Атомная энергетика - контроль объемной доли водорода в атмосфере при технологических процессах.
- Тип газоанализатора — стационарный.
- Способ забора пробы — принудительный либо диффузионный.
- Принцип работы — термокондуктметрический.
Газоанализатор имеет блочно-модульную конструкцию, которая состоит из преобразователя измерительного (ПИ), а также выносных преобразователей первичных (ПИП), разнесенных не более, чем на 300 метров друг от друга. В зависимости от исполнения у газоанализатора может быть от 1-го до 4-х измерительных каналов.
Преобразователь первичный (датчик) выполнен во взрывозащищенном исполнении «Взрывонепроницаемая оболочка» согласно ГОСТ 22782.6-81 и может использоваться во взрывоопасных зонах классов В-1, В-1а, В-1б, по взрывозащите маркируется 1ExdIICT6. Преобразователь измерительный выполнен в общепромышленном исполнении и может эксплуатироваться только в невзрывоопасных помещениях.
Степень защиты газоанализатора: ПИ(преобразователя измерительного) - IР20; ПИП(преобразователей первичных) - IР65.
Комплект поставки
- Газоанализатор,
- комплект ЗИП,
- ведомость ЗИП,
- эксплуатационная документация.
Для проверки газоанализаторов по отдельному заказу поставляются два четырехлитровых баллона с измеряемым компонентом.
|
Основные технические характеристики |
||
|
Характеристики |
Значения |
Примечание |
|
Диапазоны измерений, % об.: - Н2 в азоте - Н2 в воздухе |
0 - 1; 0 - 2; 0 - 3;0 - 5; 0 - 20 0 - 1; 0 - 2; 0 - 3 |
осн. привед. погрешность, %: ± 4 ± 4 |
|
Время прогрева, мин, не более |
180 |
|
|
Установление показаний, с, не более |
180 |
|
|
Наличие 2 порогов сигнализации в пределах диапазона измерений, % |
5 - 90 |
устанав. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерений) |
|
Выходные параметры: - унифицир. выходной сигнал, мА - «сухие» контакты реле |
0 - 5 или 4 - 20 одна группа |
по заказу для каждого порога |
|
Температура окружающей среды, °С |
от +5 до +50 |
|
|
Параметры измеряемой среды: - температура, °С - давление, кПа - влага, г/м3, не более - пыль, г/м3, не более - объемный расход, л/мин |
от +5 до +50 84 - 106,7 6 0,01 0,7 ± 0,2 |
|
|
Питание, В |
220 |
|
|
Потребляемая мощность, В·А |
22 |
на один канал |
|
Масса, кг, не более: датчика измерительного блока: - одноканального - двухканального - трехканального - четырехканального |
10
5 6 7 8 |
при габаритах, мм: 260×200×195
285×210×160 285×300×160 285×400×160 285×480×160 |
|
Срок службы, лет, не менее |
10 |
|
