- Артикул: ГТВ-1101М-А
- Категория: Газоанализаторы
- Производитель: Регина, ООО
-
Цена: По запросу
в том числе 20% НДС
при оплате сегодня (13.10.26):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет

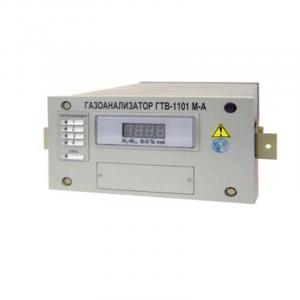

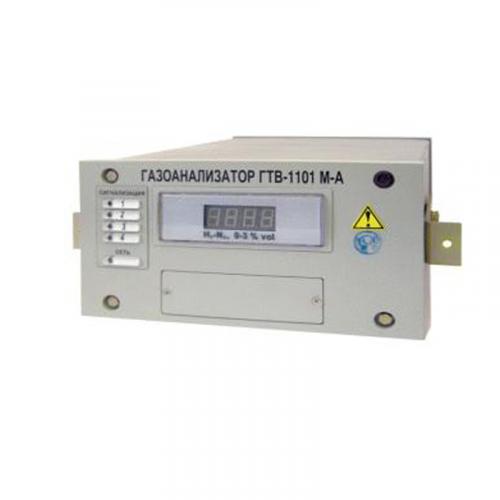

Газоанализатор водорода стационарный «ГТВ-1101-М-А» предназначается для постоянного автоматического измерения объемной концентрации водорода в воздухе или в азоте.
Область применения
В атомной энергетике - контроль промышленных технологических процессов.
- Тип газоанализатора — стационарный.
- Способ забора пробы — принудительный.
- Принцип работы — термокундоктометрический.
- Газоанализаторы относятся к элементам управляющих систем нормальной эксплуатации (УСНЭ), классу ЗН по ПН АЭ Г-01-011-97.
- Уровень защиты корпуса газоанализатора: IР54.
- Варианты климатического исполнения газоанализатора: УХЛ4, ТМ3, ТМ3(экспортное).
Если на входе в газоанализатор параметры газовой смеси не соответствуют вышеперечисленным, то возможно использование блока пробоподготовки БП-1-А либо, по желанию потребителя, отдельных вспомогательных устройств (холодильника ХК-3А (ИБЯЛ.065142.005), термохолодильника-А(ИБЯЛ.418316.016), клапана предохранительного ИБЯЛ.301122.044, вентиля точной регулировки - ВТР (ИБЯЛ.306577.002-04), поставляемых по отдельному договору.
Комплект поставки
- Газоанализатор,
- эксплуатационная документация,
- комплект ЗИП,
- ведомость ЗИП.
|
Основные технические характеристики |
||
|
Характеристики |
Значения |
Примечание |
|
Диапазоны измерений, % об.: - для Н2 |
0-1; 0-2; 0-3; 0-5; 0-10; 0-20; 0-30; 90-100 |
анализируемая среда: водород-азот |
|
0-1; 0-2; 0-3; |
вдород-воздух |
|
|
0-60 |
азот-гелий |
|
|
Предел допускаемой основной приведенной погрешности, % |
± 4 |
|
|
Время прогрева, мин, не более |
30 |
|
|
Установление показаний, с, не более: |
35 |
|
|
Наличие 4 порогов сигнализации в пределах диапазона измерений, % |
5 - 90 |
устанав. по согласованию с потребителем (стандартная установка 20, 40, 60, 80 % от диапазона измерений) |
|
Выходные параметры: - унифицир. выходной сигнал, мА - цифровой сигнал - «сухие» контакты реле
|
0 - 5 или 4 - 20 RS232 одна группа |
переключается
для каждого порога (0,1 - 1) А, в зависимости от напряжения и нагрузки |
|
Параметры измеряемой среды: - температура, ° С - давление, кПа - влага, г/м3, не более - пыль, г/м3, не более - объемный расход, л/мин
|
от +5 до +50 84 - 106,7 5 0,01 0,7 ± 0,2
|
|
|
Температура окружающей среды, ° С |
от +5 до +50 |
|
|
Питание, В |
220 |
|
|
Потребляемая мощность, В·А, не более |
20 |
|
|
Габаритные размеры, мм |
300×370×140 |
масса, не более10 кг |
|
Срок службы, лет, не менее |
10 |
|
