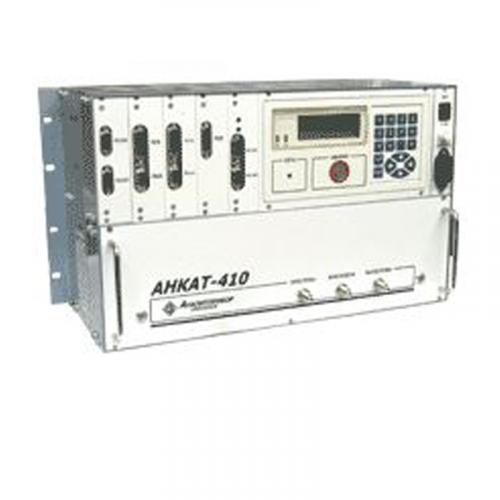

Газоанализатор АНКАТ-410 предназначен для непрерывного экологического и технологического контроля топливосжигающих и технологических установок, измеряет концентрации О2, СО, СО2, NО, NО2, SО2, H2S, НCL, NН3, Cl2, а также для анализа отработавших газов (СО, NО, NОХ, ∑СН) тепловозов и других дизельных двигателей, кроме автомобильных и тракторных. Тип газоанализатора - стационарный.
Режим работы - непрерывный или циклический. Способ забора пробы - принудительный. Принцип работы - электрохимический (по каналам СО2, ∑СН - оптикоабсорбционный).
Область применения
Топливосжигоющие и технологические установки предприятий энергетики, металлургической, стекольной, химической и нефтяной промышленностей, предприятия производители строительных материалов, железнодорожный транспорт.

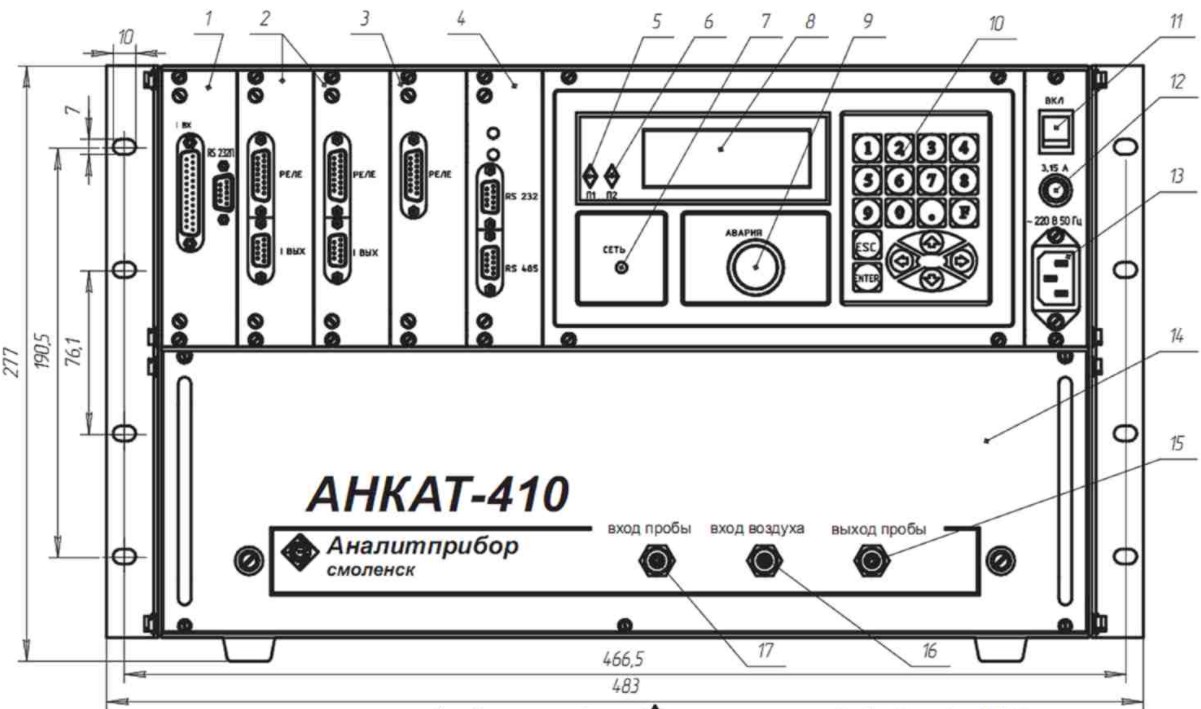

Рис.1 Схема газоанализатора АНКАТ-410
- модуль коммутации
- устройство РТВ
- устройство РТВ
- адаптер интерфейса
- индикаторы на превышение/понижение
- индикаторы на превышение/понижения
- индикатор сеть
- жидкокристаллический индикатор
- источник звуковой сигнализации Авария
- клавиатура
- переключатель ВКЛ
- вставка плавкая 3,15
- вилка сетевая 220В, 50 Гц
- модуль первичных преобразователей
- штуцер Выход пробы
- штуцер Вход воздуха
- Штуцер вход пробы

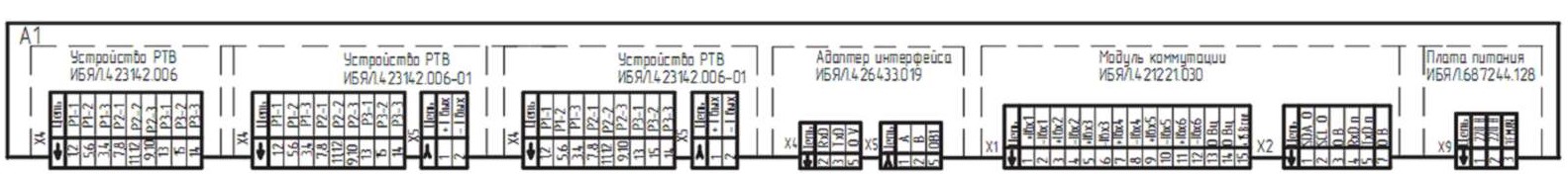

Рис.2 Схема подключения Анкат-410
|
Основные технические характеристики |
|||||
|---|---|---|---|---|---|
|
Измеряемый компонент |
Диапазон измерений (показаний) |
Единица младшего разряда индикации |
Участок диапазона измерения, в котором нормируется погрешность |
Пределы основной абсолютной погрешности |
Время установления показаний, сек |
|
О2 |
(0 – 21) % об. |
0,1% об. |
(0 – 5) % об. |
0,2% об. |
30 |
|
(5 – 21) % об. |
0,4% об. |
||||
|
СО |
(0 – 200) млн-1 |
1,0 млн-1 |
(0 – 20) млн-1 |
5,0 млн-1 |
60 |
|
(20 – 200) млн-1 |
(5+0,06(Свх-20)) млн-1 |
||||
|
СО |
(0 – 2000) млн-1 ((0 – 4000) млн-1) |
1,0 млн-1 |
(0 – 2000) млн-1 |
10 млн-1 или 5% (относительная)* |
|
|
СО |
(0 – 0,5) % об. |
0,001% об. |
(0 – 0,5) % об. |
5% (приведенная) |
|
|
NO |
(0 – 200) млн-1 |
1,0 млн-1 |
(0 – 50) млн-1 |
5,0 млн-1 |
60 |
|
(50 – 200) млн-1 |
(5+0,1(Свх-50)) млн-1 |
||||
|
NO |
(0 – 2000) млн-1 |
1,0 млн-1 |
(0 – 100) млн-1 |
10 млн-1 |
|
|
(100 – 200) млн-1 |
(10+0,1(Свх-100)) млн-1 |
||||
|
NO |
(0 – 0,4) % об. |
0,001% об. |
(0 – 0,4) % об. |
10% (приведенная) |
|
|
NO2 |
(0 – 140) млн-1 |
1,0 млн-1 |
(0 – 140) млн-1 |
15% (приведенная) |
90 |
|
SO2 |
(0 – 200) млн-1 |
1,0 млн-1 |
(0 – 50) млн-1 |
10 млн-1 |
60 |
|
(50 – 200) млн-1 |
(10+0,1(Свх-50)) млн-1 |
||||
|
SO2 |
(0 – 3000) млн-1 |
10 млн-1 |
(0 – 3000) млн-1 |
20 млн-1 или 10% (относительная)* |
|
|
H2S |
(0 – 40) мг/м3 ((0 – 150) мг/м3) |
0,1 мг/м3 |
(0 – 40) мг/м3 |
2 мг/м3 или 25% (относительная)* |
60 |
|
HCl |
(5 – 30) мг/м3 ((0 – 150) мг/м3) |
0,1 мг/м3 |
(5 – 30) мг/м3 |
25% (относительная) |
180 |
|
NH3 |
(0 – 150) мг/м3 |
1 мг/м3 |
(0 – 20) мг/м3 |
5 мг/м3 |
180 |
|
(20 – 40) мг/м3 |
(5+0,25(Свх-20)) мг/м3 |
||||
|
NH3 |
(0 – 2000) мг/м3 |
10 мг/м3 |
(0 – 2000) мг/м3 |
50 мг/м3 или 25% (относительная)* |
|
|
Cl2 |
(0 – 25) мг/м3 |
0,01 мг/м3 |
(0 – 25) мг/м3 |
0,25 мг/м3 или 25% (относительная)* |
120 |
|
СО2 |
(0 – 30) % об. |
0,1 % об. |
(0 – 30) % об. |
5% (приведенная) |
90 |
|
∑CH |
(0 – 0,05) % об. |
0,0001 % об. |
(0 – 0,05) % об. |
5% (приведенная) |
60 |
|
Диапазон вычисляемых величин |
||
|---|---|---|
|
СО2 |
(0 – 25) % об. |
при отсутствии в газоанализаторе измерительного канала СО2 |
|
NOX |
(0 – 100) млн-1 |
|
|
(100 – 3000) млн-1 |
||
|
Коэффициент избытка воздуха l |
0,5 – 9,99 |
|
|
СО |
(0 – 6,25) г/н×м3 |
для газоанализатора АНКАТ-410-16 |
|
NOX |
(0 –0,29) г/н×м3 |
|
|
∑СН |
(0 – 0,98) г/н×м3 |
|
|
Дополнительные технические характеристики |
||
|
Характеристики |
Значения |
Примечание |
|
Время прогрева, мин, не более |
60 |
|
|
Время работы газоанализатора без корректировки, мес., не менее |
6 |
|
|
Унифицированные выходные сигналы токовый выход, мА цифровой выход |
(4 – 20) RS232 и RS485 |
|
|
Релейный выход |
6 реле для срабатывания от сигнализации “Порог1”, “Порог2” |
Выбирается программно, напряжение и ток коммутации реле – 220 В, 2,5 А |
|
Температура окружающей среды, °С |
от +5 до +45 |
|
|
Напряжение питания, В |
220 |
50 Гц |
|
Потребляемая мощность, ВА, не более |
40 |
|
|
Габаритные размеры, мм, не более |
485х285х211 |
Масса не более 12 кг |
|
Средний срок службы, лет, не менее для газоанализатора для ЭХЯ |
10 3 |
|
Достоинства
- Отображение информации со всех каналов на четырехстрочном жидкокристаллическом индикаторе;
- Наличие программно изменяемых порогов сигнализации (Порог 1 и Порог 2) по каждому из каналов;
- Возможность выбора с клавиатуры и по каналам RS232 и RS485 вида топлива и ввод: сажевого числа, коэффициентов топлива, выбор размерности единиц измерения, ввод текущего времени и даты;
- Наличие 6 реле, программно назначаемых для срабатывания от сигнализаций “Порог 1” или “Порог 2” по выбираемому каналу измерения;
- Наличие энергонезависимой памяти для хранения до 1000 измерений;
- Наличие 2-х токовых выходов: тип - (0 - 5) или (4 - 20) мА, и соответствие каналу измерения - выбирается программно;
- Наличие цифрового выхода RS485 с протоколом обмена MODBUS RTU;
- Наличие функции самотестирования сс выдачей информации на ЖКИ и по каналам RS232 и RS485;
- Возможность подключения приборов для измерения массовой концентрации пыли, скорости потока сред, дымомера СМОГ-1М, предназначенного для контроля дымности отработавших газов двигателей тепловозов.
Комплект поставки
- газоанализатор АНКАТ-410,
- комплект ЗИП,
- техническая документация.
