- Артикул: ФСВ-О-60
- Категория: Фильтры воздуха
- Производитель: Эрсит
-
11 400.00 ₽
в том числе 20% НДС
Приведённые цены являются ориентировочными и на момент заказа требуют уточнения.
при оплате сегодня (30.09.24):
- Москва:
- - самовывоз: 2 дня*
- - курьером: 3 дня**
- Регионы РФ:
- - от 2 дней
- * со склада транспортной компании
- ** обсуждается с менеджером
- - безналичный расчет

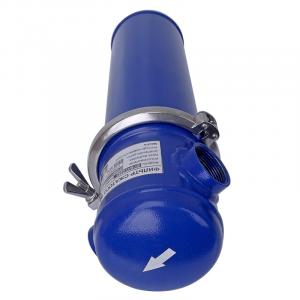

Фильтры ФСВ-О-60 разработан с целью очищения сжатого воздуха, углекислотных и различных газов не агрессивного характера. Максимальное давление устройства в рабочем состоянии 1 МПа, по специальному заказу возможно изготовить вариант с давлением 1,6 МПа.
Модификации
Производят три модификации элементов фильтрации, что отличаются эффективностью очищения воздуха. Фильтры способны улавливать частицы твердого или жидкого характера величиной больше 5 мкм.
- ФСВ-П - предфильтр (аппарат предварительной очистки);
- ФСВ-О - основной фильтр;
- ФСВ-Т - высокоэффективный фильтр тонкой очистки.
Устройство и работа
Основой фильтра сжатого воздуха служит элемент фильтрации, т.е. изделие, что способствует очищению от твердых частей, паров масла, воды из сжатого воздуха. В качестве основного вещества для производства используют стекловолокно, пористость которого до 95%. Процесс фильтрации происходит внутри выходя наружу.
Проходя через фильтр, аэрозоль остается на перегородке увеличивая свои объемы, образовывая огромные капли, что просачиваются на внешнюю сторону элемента фильтрации. Для задержания капель или устранения восстановлению аэрозоля предусмотрено барьерный слой, улавливающий брызги, по которому капли скатываются по элементу вниз, и собираются на дне устройства.
По масляному веществу фильтрующее изделие работает в режиме самоочищения, а все загрязнения произведенные механическим путем остаются в перегородке.
Рис.1 Схема конструкции фильтра ФСВ-О-60
- корпус;
- стяжка
- прокладка
- фильтрующий элемент
- прокладка
- гайка
- слив
| Тип | ФСВ-П ФСВ-О ФСВ-Т |
| Максимальное рабочее давление (избыточное), МПА (кг / см 2) | 0,8 (8) |
| Максимальная рабочая температура, 0С | +60 |
| Минимальная температура очищаемого воздуха, 0C | +5 |
| Гидравлическое сопротивление фильтра, кПа(кг / см 2) | |
| чистого сухого | 1 (0,01) 2 (0,02) 4 (0,04) |
| насыщенного маслом | 3 (0,03) 15 (0,15) 30 (0,3) |
| максимальное перед заменой фильтрующих элементов | 60 (0,6) |
| Ориентировочный срок службы фильтрующих элементов до замены, ч | 3000 |
| Параметры | Марка фильтра ФСВ | |||||
| П-60 | П-140 | П-280 | П-560 | П-1700 | П-3400 | |
| O-60 | O-140 | O-280 | O-560 | O-1700 | O-3400 | |
| T-60 | T-140 | T-280 | T-560 | T-1700 | T-3400 | |
| Расход воздуха, м3/ч (м3/мин) | 60 (1,0) | 140 (2,3) | 280 (4,7) | 560 (9,3) | 1700 (28,3) | 3400 (56,6) |
| Условный проход, мм | штуцер | фланец | ||||
| Dy = 15 | Dy = 32 | Dy = 32 | Dy = 50 | Dy = 65 | Dy = 100 | |
| Тип элемента | ЭП-52100 | ЭП-125 | ЭП-250 | ЭП-500 | ЭП-500 | ЭП-500 |
| ЭО-52100 | ЭО-125 | ЭТ-250 | ЭО-500 | ЭО-500 | ЭО-500 | |
| ЭТ-52100 | ЭТ-125 | ЭТ-250 | ЭТ-500 | ЭТ-500 | ЭТ-500 | |
| Габаритные размеры фильтроэлементов, мм: | ||||||
| высота | 100 | 125 | 250 | 500 | 500 | 500 |
| внешний диаметр | 50 | 74 | 74 | 74 | 74 | 74 |
| внутренний диаметр | 20 | 35 | 35 | 35 | 35 | 35 |
| Число элементов | 1 | 1 | 1 | 1 | 3 | 6 |
| Габаритные размеры, мм | ||||||
| высота | 156 | 393 | 518 | 768 | 865 | |
| диаметр | 106 | 110 | 110 | 110 | 220 | |
| ширина | 225 | 120 | 120 | 120 | 420 | |
| Масса, кг | 2,3 | 5,2 | 6,5 | 9,2 | 28,0 | 62,0 |
