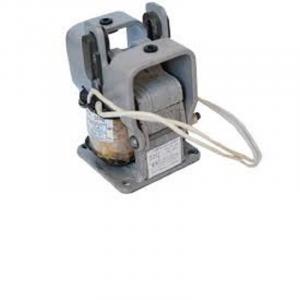

Электромагниты серии ЭМ33-51311-00У3 380В 50Гц переменного тока однофазные предназначены для дистанционного управления гидравлическими, пневматическими и другими исполнительными механизмами различного промышленного назначения.
Конструкционные особенности
Электромагниты ЭМ33-51311-00У3 380В 50Гц выпускаются тянущего и тянуще-толкающего типа. Электромагниты изготавливают климатических исполнений и категорий размещения У3, Т3 и УХЛ4 со степенью защиты IP00 и IP20 по ГОСТ 14254 — 96 и рассчитаны для работы в следующих условиях:
высота над уровнем моря — 2000м.
Условия эксплуатации
Диапазон значений рабочих температур воздуха:
- У3 от минус 45С до плюс 40С;
- Т3 от минус 10С до плюс 45С;
- УХЛ4 от плюс 1С до плюс 35С;
Относительная влажность воздуха (верхнее значение):
- У3 — 98% при 25С;
- Т3 — 98% при 35С;
- УХЛ4 — 80% при 25С.
Номинальные рабочие напряжения электромагнитов:
- 24; 36; 42; 60; 110; 127; 220; 230; 240; 380; 400; 415; 440; 500; 550 и 660В частота 50Гц
- 24; 36; 42; 60; 110; 115; 220; 230; 380; 400; 415; 440 и 660В частота 60Гц.
Электромагниты работают при напряжении на выводах обмотки возбуждения от 0,9 до 1,1 номинального напряжения в продолжительном (ПВ=100%) и повторно — кратковременном (ПВ=40%, ПВ=15%) режимах. Электромагниты ЭМ33-51311-00У3 380В 50Гц выпускают с гибкими выводами и контактными зажимами, открытого и закрытого исполнения.
Структурное обозначение
ЭМ 33 7 1 3 1 1 20 УХЛ4
| Обозначение серии электромагнитов |
| номер разработки |
| Условное обозначение габарита, цифра от 4 до 8 |
| Переменный ток |
| Исполнение по способу воздействия на исполнительный механизм: 1 - тянущее; 3 - тянуще-толкающее |
| Режим работы (значение относительной продолжительности включения) ПВ %: 1 - 100% 6 - 15% |
| конструктивное исполнение катушки: с гибкими выводами; |
| Степень защиты по ГОСТ 14255-69: 0 - IP00 20 - IP20 |
| климатическое исполнение и категория размещения по ГОСТ 15150-69 |
Устройство
Электромагнит со степенью защиты IР00 (рис. 1, а) состоит из ярма, катушки, якоря. В отверстии якоря установлена ось, предназначенная для создания направления возвратно-поступательному движению якоря в направляющих, одна из которых установлена на скобе, другая во внутренней полости катушки.
Конструкция электромагнитов серии ЭМ33: а - со степенью защиты IP00; б - со степенью защиты IP20;
- 1 - ярмо;
- 2 - катушка;
- 3, 7 - направляющие;
- 4 - скоба;
- 5 - якорь;
- 6 - ось;
- 8 - защитная скоба
Электромагниты со степенью защиты IР20 имеют дополнительную защитную скобу.
Катушка электромагнита включается непосредственно в сеть переменного тока, в результате чего в магнитной системе возникает магнитное поле и создается электромагнитная сила, притягивающая якорь к ярму. Его возврат в исходное положение происходит под действием исполнительного механизма.
Тип электро-магнита
Ход якоря, мм
Номер рисунка
Размеры, мм
| А | А 1 | В | В 1 | В 2 | В 3 | Н | Н 1 | Н 2 | h | h 1 | h 2 | d | d 1 | d2 | d 3 | b | s | ||||||
| номи-наль-ный | пре-дель-ное откло-нение | номи-наль-ный | пре-дель-ное откло-нение | номи-наль-ный | пре-дель-ное откло-нение | ||||||||||||||||||
| ЭМ33-4 | 15 | 2, а | 48 | ±0,28 | 48 | ±0,28 | 60 | 60 | 70 | – | 95 | 84 | – | – | 84 | 8,5 | 8 | –0,09 | 5,8 | – | – | 10,5 | 4 |
| 2, б | 2,5 | 4 | 16 | ||||||||||||||||||||
| 3, а | 75 | – | 96,5 | – | – | – | |||||||||||||||||
| 3, б | 2,5 | 4 | 16 | ||||||||||||||||||||
| ЭМ33-5 | 20 | 2, а | 53 | 53 | 65 | 65 | 75 | – | 113 | 98 | – | – | 102 | 10,5 | – | – | |||||||
| 2, б | 2,5 | 4 | 16 | ||||||||||||||||||||
| 3, а | 79 | – | 115 | – | – | – | |||||||||||||||||
| 3, б | 2,5 | 4 | 16 | ||||||||||||||||||||
| ЭМ33-6 | 25 | 2, а | 66 | ±0,35 | 66 | ±0,35 | 80 | 80 | 94 | 96 | 142 | 122 | – | – | 126 | 12,5 | 12 | –0,11 | 7 | – | – | 12,5 | 5 |
| 2, б | 3 | 8 | 25 | ||||||||||||||||||||
| 3, а | – | 144 | – | – | – | ||||||||||||||||||
| 3, б | 3 | 8 | 25 | ||||||||||||||||||||
| ЭМ33-7 | 2, а | 76 | 76 | 90 | 90 | 142 | – | – | – | – | 16,5 | ||||||||||||
| 2, б | 3 | 8 | 25 | ||||||||||||||||||||
| 3, а | – | 144 | – | – | – | ||||||||||||||||||
| 3, б | 3 | 8 | 25 | ||||||||||||||||||||
| ЭМ33-8 | 30 | 2, а | 82 | ±0,7 | 82 | ±0,7 | 100 | 100 | 120 | – | 181 | 141 | 163 | – | 145 | 14,8 | 10 | – | – | 20,5 | |||
| 2, б | 3 | 8 | 25 | ||||||||||||||||||||
| 3, а | – | – | – | ||||||||||||||||||||
| 3, б | 3 | 8 | 25 | ||||||||||||||||||||
Тип электро-магнита
Номи-нальный ход якоря мм
Номи-нальное тяговое усилие Н
Относительная продолжительность включения ПВ %
Номи-нальная частота включений в час
Время срабатывания мс
Время возврата мс
Номи-нальная активная мощность Вт не более
| ЭМ33-4 | 15 | 16 | 100; 40 | 3200 | 200 | 220 | 32 |
| 25 | 15 | 1300 | 220 | 60 | |||
| ЭМ33-5 | 20 | 29 | 100; 40 | 2400 | 70 | 30 | |
| 40 | 15 | 800 | 110 | 75 | |||
| ЭМ33-6 | 25 | 40 | 200; 40 | 1600 | 100 | 80 | 52 |
| 63 | 15 | 800 | 110 | 160 | |||
| ЭМ33-7 | 67 | 100; 40 | 1500 | 100 | 250 | 50 | |
| 100 | 15 | 750 | 110 | 160 | |||
| ЭМ33-8 | 30 | 100 | 100; 40 | 600 | 280 | 100 | |
| 160 | 15 | 120 | 300 | 230 |
