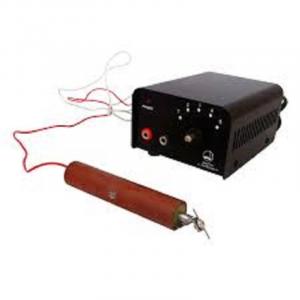

Электроискровой карандаш ES-150Z

Электроискровой карандаш ES-150Z представляет собой компактный электрический маркер, используемый с целью ручной маркировки различных металлических поверхностей. Карандаш относится к профессиональным инструментам электроискровой гравировки и выгодно отличается от аналогичных устройств своей функциональностью и простотой в использовании.

Конструкционное исполнение

Электроискровой маркер выполнен в виде карандаша, в котором в качестве обмотки рабочей катушки используется бронзовая, латунная или медная трубка, длинна которой составляет 90 мм. Щечки этой катушки производятся из гетинакса либо из других изоляционных материалов. Катушка формируется с помощью проволоки типа ПЭЛШО 0,6 – наматывание проводится до заполнения каркаса. Сердечник маркера выполнен из стали.

Упорная пружина производится стальной проволоки (радиус 0,2…0,3 мм) и включает 10-15 витков, чего вполне достаточно для обеспечения требуемого уровня жесткости для эффективной работы гравера. Сам же упорный элемент выполнен из текстолита, эбонита либо оргстекла.

Устройство и работа

Электрический маркер этого типа комплектуется миниатюрным и достаточно мощным источником тока, использование которого позволяет решать широкий спектр задач по нанесению надписей на металлические изделия. Наличие встроенной 5-ступенчатой системы регулирования мощности позволяет получать высококонтрастные надписи, а также регулировать глубину нанесения маркировочных символов, что полезно при нанесении надписей на поверхность изделий из дорогих металлов.

Маркер-карандаш ES-150Z отличается высоким уровнем безопасности при работе. Это реализовано благодаря применению низкого напряжения, безопасного для жизни от 3 В до 15 В. Электрическая схема устройства владеет высоконадежной защитой от коротких замыканий.
