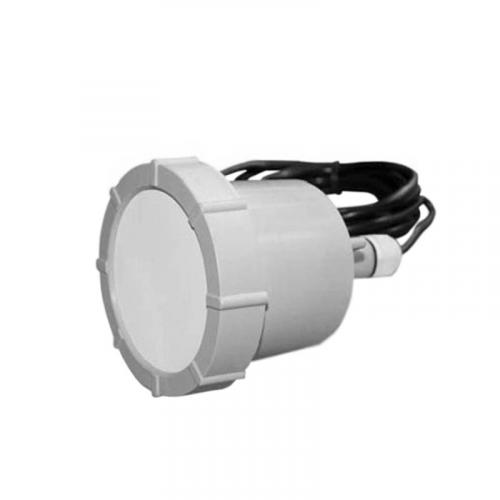

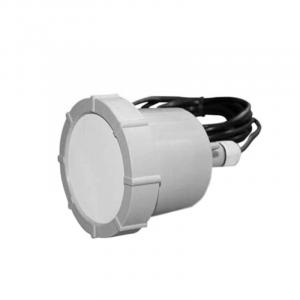

Электрод сравнения ЭНЕС

Электрод сравнения ЭНЕС предназначен для измерения поляризационного потенциала и потенциала подземного сооружения относительно электрода путем создания электролитического контакта с грунтом в схемах при определении эффективности противокоррозионной защиты подземных металлических сооружений.

Область применения

Электроды сравнения широко используются в системах электрохимической (катодной) защиты подземных металлических сооружений от элетрохимической (подземной) коррозии.

Модификации

• Электрод сравнения ЭНЕС-1, ЭНЕС-3М, ЭНЕС-4М, СМЭС-1, СМЭС-2, ЭС-К может быть использован в качестве переносного электрода.
• Электрод сравнения неполяризующийся медно-сульфатный применяется как автономно, так и с автоматическими станциями катодной защиты подземных металлических сооружений.
• Электрод медно-сульфатный ЭНЕС-1, ЭНЕС-3М, ЭНЕС-4М, СМЭС-1, СМЭС-2, ЭС-К устанавливается в грунт с выводом проводников в контрольно-измерительный пункт (КИП) или ковер.

Конструктивное исполнение

Электрод сравнения медно-сульфатный ЭНЕС выпускается в герметичном исполнении с использованием 2-х мембран. Внутренняя мембрана, непосредственно контактирующая с электролитом, является ионообменной и выполнена из полимерного материала. Внешняя мембрана является керамической, пористой. Диаметр и количество пор на единицу площади мембраны нормированы для обеспечения надежного электролитического контакта электролита с грунтом и предотвращения активного истекания электролита в грунт. Внутренняя мембрана уложена одной стороной на решетку, препятствующую деформации мембраны в процессе эксплуатации. На корпусе электрода, выполненном из полипропилена, закреплен датчик потенциала, снабженный съемной насадкой.

Электрод сравнения надежно работает со станциями катодной защиты, имеющими входное сопротивление измерительной цепи от 10 кОм и выше, позволяет обеспечивать высокую точность поддержания и стабильность во времени как разностного, так и поляризационного защитных потенциалов.
