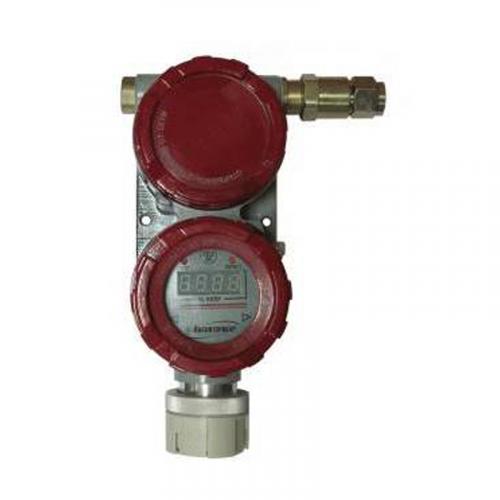

Датчики-газоанализаторы инфракрасные ДАК предназначены для непрерывного автоматического измерения довзрывоопасных концентраций метана (СН4), пропана (С3Н8), суммы предельных углеводородов С1 - С10 (ΣСН), в том числе паров нефти и нефтепродуктов, объемной доли диоксида углерода (СО2) в воздухе рабочей зоны помещений и открытых пространств, в том числе во взрывоопасных зонах производственных помещений и наружных установок, а также для измерения объемной доли ацетилена (С2Н2) в газовых магистралях технологических объектов.
Область применения: контроль воздуха рабочей зоны, в том числе в составе систем контроля атмосферы промышленных объектов повышенной опасности СКАПО и измерение параметров технологических процессов.
- Тип газоанализаторов - стационарный.
- Рабочее положение вертикальное, датчиком вниз.
- Принцип действия - оптико-абсорбционный.
Комплект поставки
- Датчик-газоанализатор,
- комплект ЗИП,
- эксплуатационная документация.
Технические данные
- В - высокотемпературный; Н1 - низкотемпературный.
- Газоанализаторы выполнены во взрывозащищенном исполнении и имеют маркировку взрывозащиты:
- ”1Exd[ib]IICT6X” - для газоанализаторов ИБЯЛ.418414.071,-01...-08 (питание может осуществляться от блока питания и сигнализации БПС-21М ИБЯЛ.411111.042, -01...-22);
- ”1ExdIICT6X” - для газоанализаторов ИБЯЛ.418414.071-17...-20 (питание может осуществляться от блока питания и сигнализации БПС-21М ИБЯЛ.411111.042-23...-34).
- При установке газоанализаторов ИБЯЛ.418414.071-17...-20 во взрывоопасной зоне кабель питания должен прокладываться в защитной оболочке.
- Длина линии связи не более 1 км. Степень защиты газоанализаторов IP65.
- Габаритные размеры должны быть, мм, не более:
- для газоанализаторов ИБЯЛ.418414.071,-01...-08 длинна - 160, ширина - 160, высота - 250;
- для газоанализаторов ИБЯЛ.418414.071-17...-20 длин-на - 200, ширина - 160, высота - 250.
- Масса газоанализаторов, кг, не более 6,0.
- Газоанализаторы имеют выходной сигнал тока (4-20)мА для ИБЯЛ.418414.071, -01...-08 гальванически связанный с цепью питания (ток вытекающий), для ИБЯЛ.418414.071-17...-20 гальванически развязанный от цепи питания.
- Газоанализаторы ИБЯЛ.418414.071-17...-20 имеют канал связи с ЭВМ по интерфейсу RS485, протокол связи MODBUS-RTU.
- Время срабатывания сигнализации (кроме С2Н2) не более 15 с.
- Для предотвращения снижения быстродействия и уменьшения чувствительности газоанализаторов предусмотрено обслуживание (очистка) оптической кюветы от загрязнений пылью, битумными и масляными отложениями.
- По заказу модификации ИБЯЛ.418414.071-17...-20 при работе в принудительном режиме отбора пробы изготавливаются с рабочим давлением 2,0 кгс/см2.
- Средний срок службы не менее 10 лет.
|
Основные технические характеристики |
||||||
|---|---|---|---|---|---|---|
|
Обозначение |
Наименование |
Диапазон измерений |
Пределы допускаемой погрешности |
Температура окружающей среды, °С |
Способ забора пробы |
Напряжение источника питания, В |
|
ИБЯЛ.418414.071 |
ДАК-СН4-100 |
0 – 100 , %НКПР |
± 5 %НКПР |
от - 40 до + 50 |
диффузионный |
от 11 до 16, ток не менее 200 мА (ток потребления газоанализатора не более 160 мА, мощность 2,5 Вт) |
|
ИБЯЛ.418414.071-01 |
ДАК-С3Н8-50 |
0 – 50, %НКПР |
± 5 %НКПР |
|||
|
ИБЯЛ.418414.071-02 |
ДАК-СО2-1 |
0 – 1, % об. |
± 0,025 % об. в диапазоне (0 – 0,5) |
|||
|
± 5 % (относительная) в диапазоне (0,5 – 1) |
||||||
|
ИБЯЛ.418414.071-03 |
ДАК-СН4-100В |
0 – 100 , %НКПР |
± 5 %НКПР |
от + 1 до + 70 |
||
|
ИБЯЛ.418414.071-04 |
ДАК-С3Н8-50В |
0 – 50, %НКПР |
± 5 %НКПР |
|||
|
ИБЯЛ.418414.071-05 |
ДАК-СО2-1В |
0 – 1, % об. |
± 0,025 % об. в диапазоне (0 – 0,5) |
|||
|
± 5 % (относительная) в диапазоне (0,5 – 1) |
||||||
|
ИБЯЛ.418414.071-06 |
ДАК-С2Н2-30В |
0 – 30, %об. |
± 6 % (приведенная) |
от + 5 до + 45 |
принудительный |
|
|
ИБЯЛ.418414.071-07 |
ДАК-С2Н2-100В |
0 – 100, %об. |
± 1,8 % об. в диапазоне (0 – 30) |
|||
|
± (1,8+0,2(Свх-30)) % об. в диапазоне (30 – 100) |
||||||
|
ИБЯЛ.418414.071-08 |
ДАК- S СН-100 |
0 – 100 , %НКПР |
± 5 %НКПР |
от - 40 до + 50 |
диффузионный |
|
|
ИБЯЛ.418414.071-17 |
ДАК-СН4-100Н1 |
0 – 100 , %НКПР |
± 5 %НКПР |
от - 60 до + 60 |
диффузионный или принудительный в зависимости от заказа |
от 11 до 30, ток не менее 300 мА (ток потребления не более 300 мА, мощность 5 Вт) |
|
ИБЯЛ.418414.071-18 |
ДАК-С3Н8-50Н1 |
0 – 50, %НКПР |
± 5 %НКПР |
|||
|
ИБЯЛ.418414.071-19 |
ДАК-СО2-1Н1 |
0 – 1, % об. |
± 0,025 % об. в диапазоне (0 – 0,5) |
|||
|
± 5 % (относительная) в диапазоне (0,5 – 1) |
||||||
|
ИБЯЛ.418414.071-20 |
ДАК- S СН-100Н1 |
0 – 100 , %НКПР |
± 5 %НКПР |
|||
