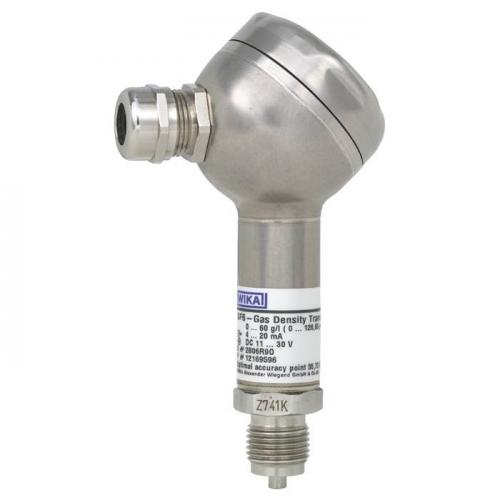

Датчик плотности элегаза GD10-F WIKA

GD10-F применяется для непрерывного отслеживания плотности SF6. Ставится на открытом воздухе.

GD10-F работает по двухпроводной технологии. Прибор определяет температуру и давление находящегося в резервуаре SF6 и отправляет их на микропроцессор. Последний, применяя вириальное уравнение состояния газа, с большой точностью вычисляет его плотность. По запросу контролирующего блока, датчик отправляет сигнал, пропорциональный найденному значению (стандарт 4 … 20 мА).

Прибор оборудован электронной системой температурной компенсации, работающей на основе учета нелинейных характеристик зависимости давления от температуры элегаза.

В повторной калибровке устройство не нуждается. Высота над уровнем моря на точность работы не влияет. Индекс «F» указывает на полевое исполнение корпуса. Соответственно, повышены защищенность от электромагнитных помех и пылевлагозащита - до IP67.

Применение

• Мониторинг плотности элегаза SF6 в закрытых резервуарах
• Для применения на открытом воздухе в коммутационной аппаратуре с элегазовой SF6-изоляцией

Особенности

• Диапазон измерений от 0 ... 10 г/литр до 0 ... 80 г/литр
• Выходной сигнал 4 ... 20 мА, 2-х проводная линия
• С температурной компенсацией, герметичный корпус, отсутствует влияние температурных изменений, колебания атмосферного давления и высоты над уровнем моря
• Контактирующие с измеряемой средой детали из нержавеющей стали, цельносварная конструкция
• Степень защиты IP67, корпус в полевом исполнении,долговременная стабильность, высокие характеристики по электромагнитной совместимости, CE маркировка
